| अभियांत्रिकी अभिकल्पन एवं विनिर्माण अनुभाग |
यांत्रिक घटक डिजाइन एवं संविचरण प्रयोगशाला
समूह सदस्य
1 |
डी के जैन |
वै.स./जी |
2 |
शेख सलीम |
वै.स./ई |
3 |
पी चिन्ना राव |
वै.स./ई |
4 |
दिनेश कुमार सिंह |
वै.स./सी |
5 |
आर एल चौहान |
फोरमेन/सी |
6 |
आर एस पाटिल |
फोरमेन/सी |
7 |
के पी सेलवम |
फोरमेन/बी |
8 |
जे बी राठी |
फोरमेन/बी |
9 |
एम के व्यास |
फोरमेन/बी |
10 |
रियाज अहमद |
फोरमेन/बी |
11 |
हनीफ मोहम्मद |
वरिष्ठ टेक./जे |
12 |
पी डी ओझा |
वरिष्ठ टेक./एच |
13 |
देवेंद्र सिंह |
वरिष्ठ टेक./एच |
14 |
टी पी विश्वकर्मा |
वरिष्ठ टेक./एच |
15 |
के के ठाकुर |
वरिष्ठ टेक./एच |
16 |
वाय जनबंधु |
वरिष्ठ टेक./एच |
17 |
डी बी चिमोटे |
टेक./जी |
18 |
ओ पी सिंह |
टेक./जी |
19 |
रंजीत सिंह पवार |
टेक./एफ |
20 |
एन सोनार |
टेक./डी |
21 |
पी के पाटील |
टेक./डी |
22 |
नितीन शेंडे |
टेक./डी |
23 |
आकाश सिंह चंदेल |
टेक./डी |
24 |
संजय कुमार |
टेक./बी |
26 |
गोपीराम नेती |
टेक./बी |
27 |
जितेन मुरमु |
टेक./बी |
28 |
रायसेन सोरेन |
टेक./बी |
29 |
गिरीश चौरसिया |
टेक./बी |
|
|
एल.सी.डी.एफ.एस में कंपुटरीकृत (सी.एन.सी.) मशीनों से निर्मित मह्त्वपूर्ण पुर्जे
|
न्युक्लिअर पॉवर स्टेशन में प्रयुक्त लेसर असिस्टेड कटिंग टुल
|
|
एक्साइमर लेसर में प्रयुक्त ‘चांग प्रोफाईल’ इलेक्ट्रोड
|
|
|
|
डायोड माऊंटिंग डिस्क व असेंबली
|
|
|
|

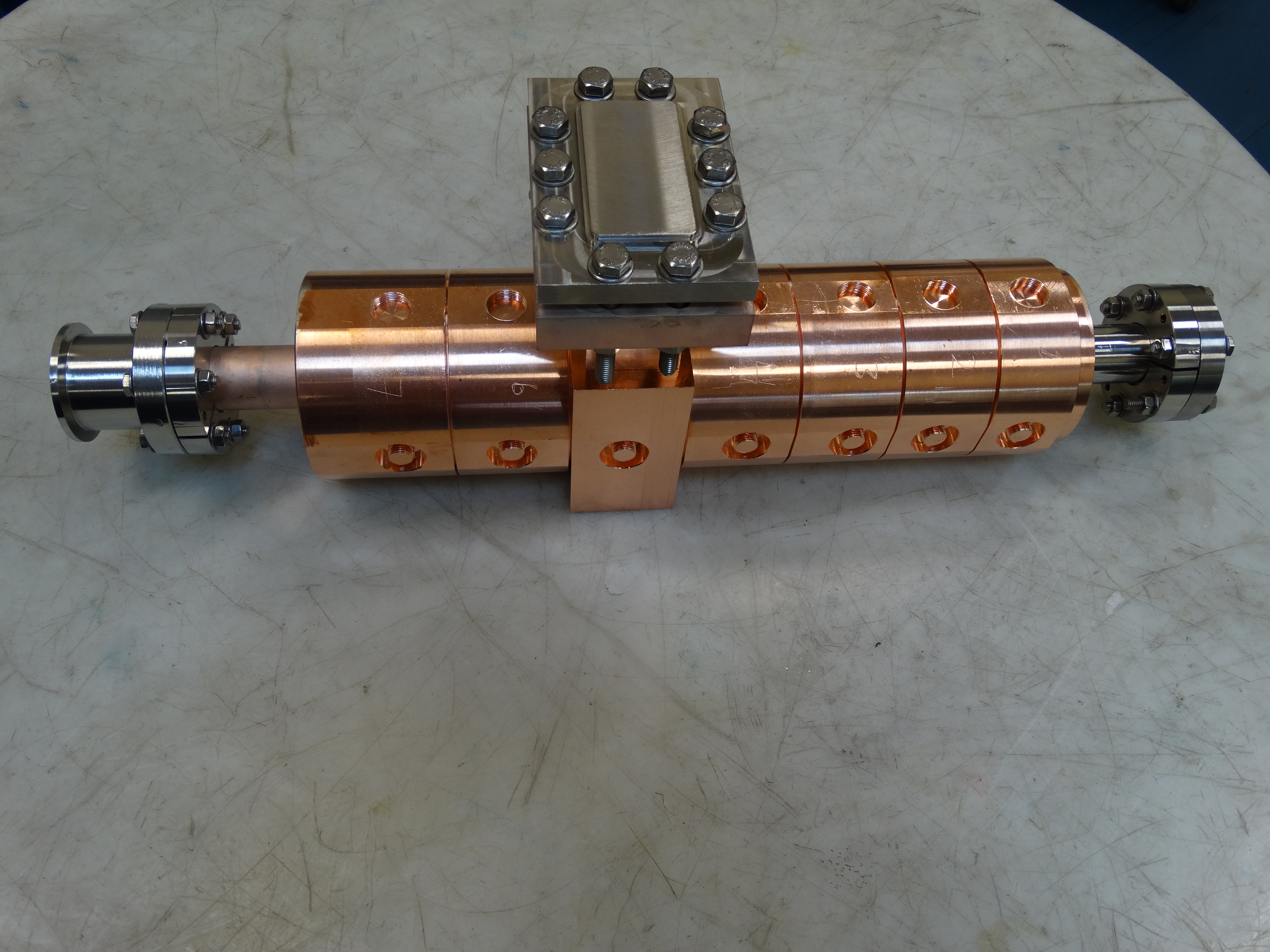

फ्री इलेक्ट्रॉन लेसर में प्रयुक्त सेल एवं 7 सेल की असेंबली
|
|
|
|
तपेदिक रोग की जांच के लिए प्रयुक्त उपकरण |

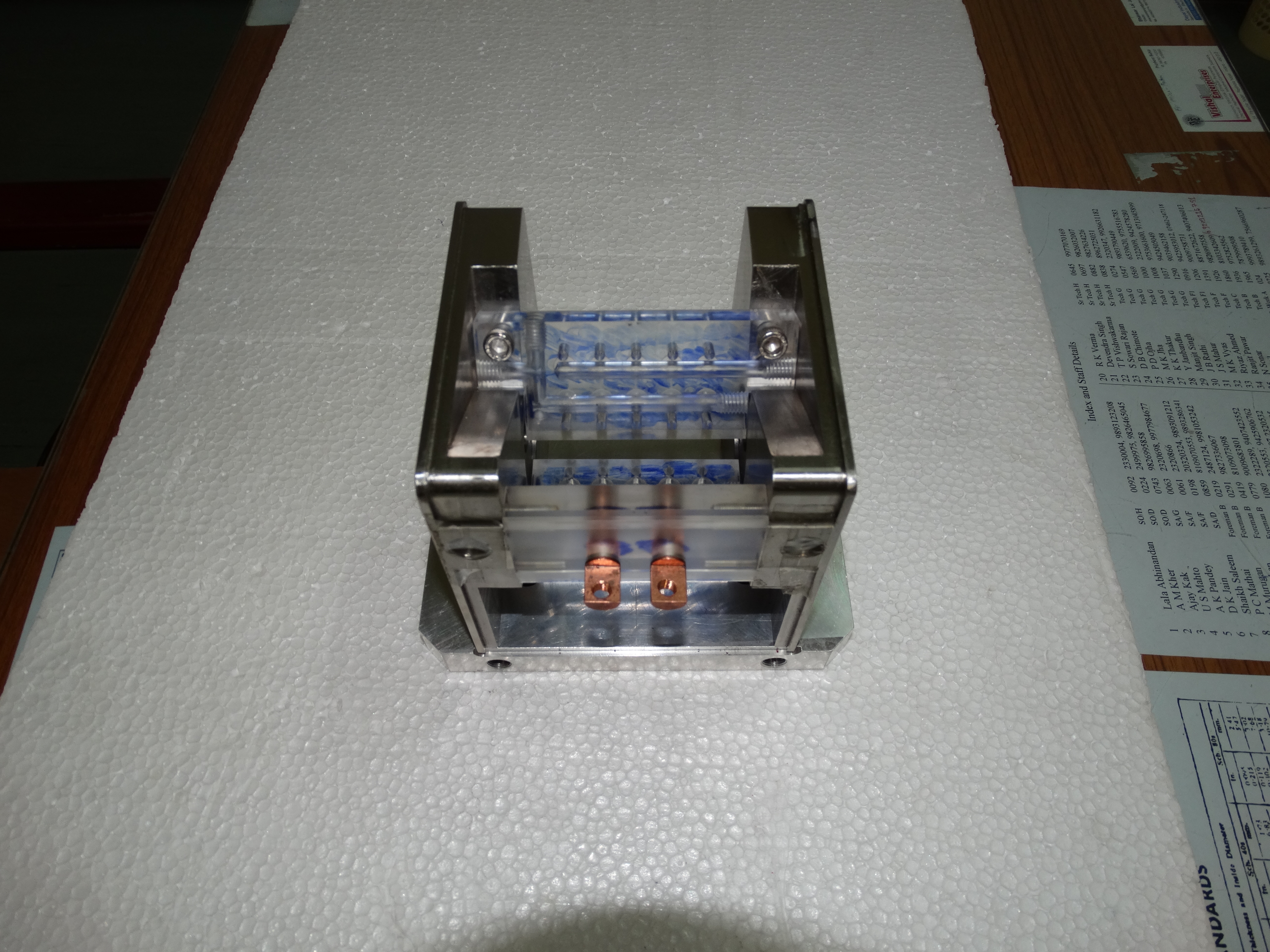

एटम चिप कूलिंग सेट अप |
फाईबर लेसर के लिए फ्लेट फाईबर स्पूल |
विभिन्न मशीनों से निर्मित पूर्जे
|
|
|
|
|
|
|
|
|
|
|
|
फ्यूल पिन वेल्डिंग सेट-अप |
केपिलरी डिस्चार्ज सिस्टम |
उपलब्ध मशीनींग सुविधाएं
यांत्रिक घटक डिजाइन एवं संविचरण प्रयोगशाला में भिन्न भिन्न तरह के कार्य करने के लिए इस्तेमाल की जाने वाली सामान्य उपयोग की मशिनें, सीएनसी टर्निंग सेंटर, सीएनसी मिलिंग, सीएनसी ईडीएम वायरकट एवं ग्राईंडींग मशीनें उपलब्ध हैं. सारी मशिनें अच्छी गुणवत्तावाली हैं. उच्चतम गुणवत्ता के बहुत मात्रा में पुर्जे बनाने में सक्षम हैं.
|
|
यांत्रिक घटक डिजाइन एवं संविचरण प्रयोगशाला का दृश्य |
समूह सदस्य:
श्री राकेश कुमार गुप्ता, वैज्ञानिक अधिकारी ‘एच’ एवं प्रमुख, एल सी डी एफ एस.
समूह में वैज्ञानिक अधिकारी, वैज्ञानिक सहायक, फोरमेन व कुशल तक्निशियन मिलाकर कुल उनतीस सहभागी हैं.
|
लक्ष्मी मशीन वर्क्स, कोयंबटुर निर्मित
LV65 सी.एन.सी वर्टिकल मशीनींग सेंटर
मिलिंग कामों में प्रयुक्त
अधिकतम कार्यवस्तु का माप
कार्यवस्तु की अचुकता - 20 µm
स्पिंडल आरपीएम -6000, टेपर BT40
पोजिशनल एक्युरेसी <5µm
रिपिटिबिलिटी < 3.5 µm
स्पिंडल रन आऊट <10 µm
|
|
|
बी.एफ़.डब्लु. बंगलुरू निर्मित
BMV 60 T20
सी.एन.सी वर्टिकल मशीनींग सेंटर
प्रिसिजन मिलिंग कामों में प्रयुक्त
अधिकतम कार्यवस्तु का माप: 1000 x 600 x 600mm
कार्यवस्तु की अचुकता <30 µm
स्पिंडल टेपर BT40 आरपीएम -6000
पोजिशनल एक्युरेसी <5µm
रिपिटिबिलिटी < 3.5 µm
स्पिंडल रन आऊट <10 µm |
|
|
|
ए.एम.एस. बंगलुरू निर्मित
एसर सी.एन.सी वर्टिकल मशीनींग सेंटर
प्रिसिजन मिलिंग कामों में प्रयुक्त
अधिकतम कार्यवस्तु का माप : 800 x 510 x 500mm
कार्यवस्तु की अचुकता 30 µm
स्पिंडल आरपीएम -10000, टेपर BT40
पोजिशनल एक्युरेसी <5µm
रिपिटिबिलिटी < 5 µm
स्पिंडल रन आऊट <10 µm |
|
|
ए.एम.एस. बंगलुरू निर्मित
CMH500 सी.एन.सी हॉरिज़ोंटल मशीनींग सेंटर
प्रिसिजन मिलिंग कामों में प्रयुक्त
अधिकतम कार्यवस्तु का माप Ø740 x 750 mm
कार्यवस्तु की अचुकता 30 µm
स्पिंडल आरपीएम 10000, टेपर BT40
पोजिशनल एक्युरेसी <10µm
रिपिटिबिलिटी 7 µm
स्पिंडल रन आऊट <10 µm |
|
|
ए.एम.एस. बंगलुरू निर्मित
स्पार्क सी.एन.सी ड्रील टॅप सेंटर
प्रिसिजन ड्रिलींग टॅपिंग के लिए प्रयुक्त
अधिकतम कार्यवस्तु का माप 500 x 250 x 250mm
कार्यवस्तु की अचुकता 30 µm
स्पिंडल आरपीएम 6000, टेपर BT30
पोजिशनल एक्युरेसी <5µm
रिपिटिबिलिटी < 3.5 µm
स्पिंडल रन आऊट <10 µm |
|
|
लक्ष्मी मशीन वर्क्स, कोयंबटुर निर्मित
LL25T L5 सी.एन.सी. लेथ
प्रिसिजन टर्निंग में प्रयुक्त
अधिकतम कार्यवस्तु का माप Ø300x500 long.
पोजिशनल एक्युरेसी <5µm
रिपिटिबिलिटी < 5 µm
स्पिंडल रन आऊट <5 µm |
|
|
लोकेश मशींस लिमिटेड, हैदराबाद निर्मित
TL250 सी.एन.सी. लेथ
प्रिसिजन टर्निंग में प्रयुक्त
अधिकतम कार्यवस्तु का माप Ø200x300.
पोजिशनल एक्युरेसी <5µm
रिपिटिबिलिटी < 5 µm
स्पिंडल रन आऊट <10 µm |
|
|
लक्ष्मी मशीन वर्क्स, कोयंबटुर निर्मित
स्टारटर्न सी.एन.सी. लेथ प्रिसिजन टर्निंग में प्रयुक्त
अधिकतम कार्यवस्तु का माप Ø200x300.
पोजिशनल एक्युरेसी <5µm
रिपिटिबिलिटी < 5 µm
स्पिंडल रन आऊट <10 µm |
|
|
लक्ष्मी मशीन वर्क्स, कोयंबटुर निर्मित
स्टारटर्न सी.एन.सी. लेथ प्रिसिजन टर्निंग में प्रयुक्त
अधिकतम कार्यवस्तु का माप Ø200x300.
पोजिशनल एक्युरेसी <5µm
रिपिटिबिलिटी < 5 µm
स्पिंडल रन आऊट <10 µm |
|
|
|
मे. रत्नपारखी इलेक्ट्रॉनिक्स इंडस्ट्रीज प्रा.लि.,नाशिक
सी.एन.सी. ई.डी.एम. वायरकट मशीन
क्षमता
अधिकतम कार्यवस्तु का माप : 320x400x500mm
कार्यवस्तु का भार : 300kg max
तार का व्यास : 0.18/0.2mm |
|
|
मे. कॉन्कॉर्ड युनाईटेड मेटल, बंगलुरु
सी.एन.सी. ई.डी.एम. वायरकट मशीन
क्षमता
अधिकतम कार्यवस्तु का माप : 320x400x500mm
कार्यवस्तु का भार : 400kg max
तार का व्यास : 0.18/0.2mm |
|
|
फारमेन निर्मित Farman make
अॅटोमेटिक ड्रिल ग्राईंडिंग
अधिकतम माप Ø 60mm |
|
सामान्य मिलींग मशीनें एवं लेथ मशीन |
|
|
फेब्रिकेशन सुविधाएं
प्रयोगशाला में निम्न सुविधाएं उपलब्ध हैं :
- विभिन्न क्षमताओं की ड्रिलिंग मशीनें
- 3 – 5 एम.एम. मोटी धातु की चादरें काटने के लिए शियरिंग मशीन
- बेंड सॉ मशीन
- प्लेट बेंडिंग मशीन
- टिग वेल्डिंग मशीन
ड्रिलिंग मशिनें

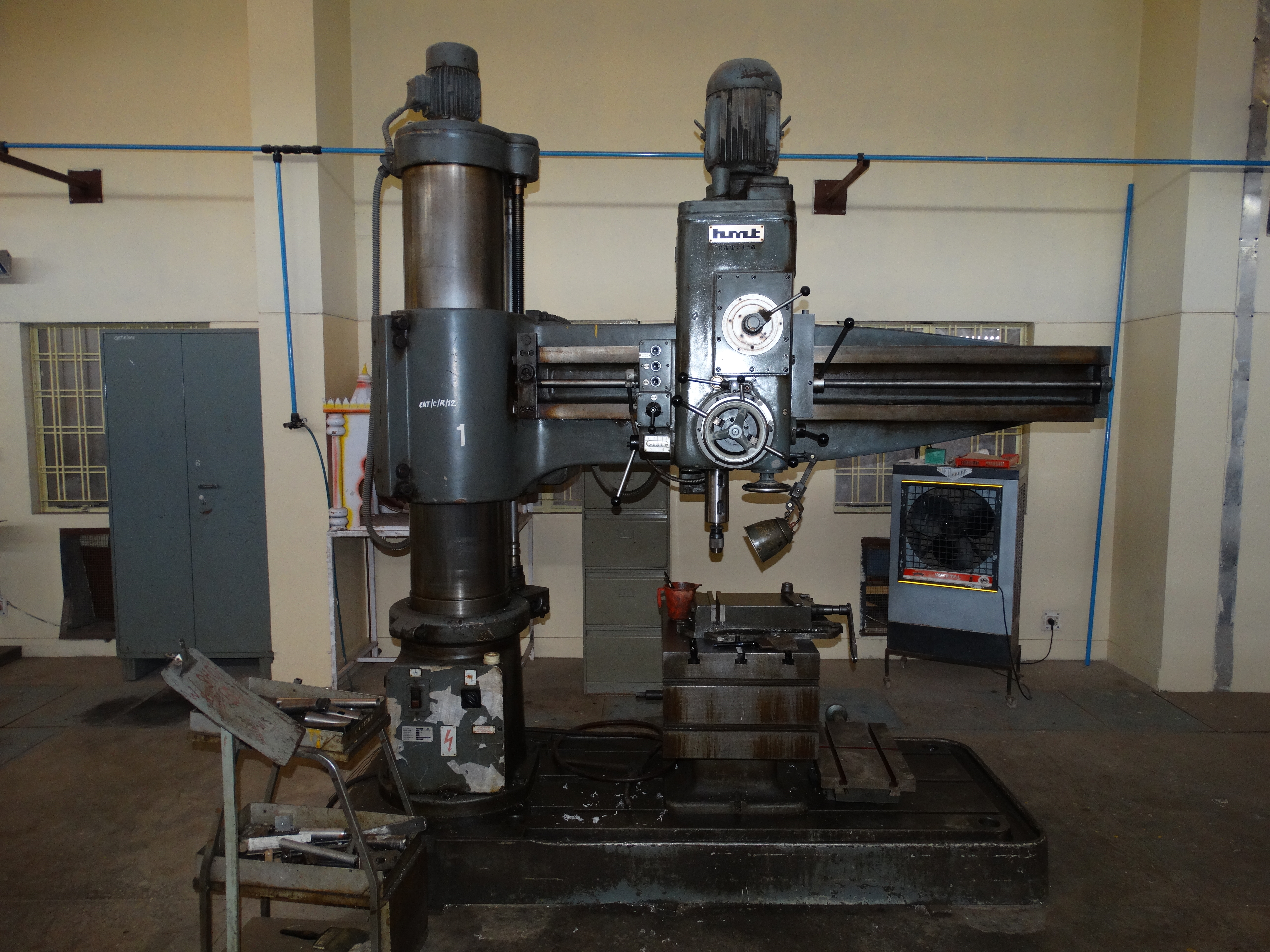

धातुओं व अन्य पदार्थों में छिद्र करने के लिए भिन्न प्रकार की ड्रिलिंग मशिनें कार्यशील हैं रेडियल ड्रिलिंग मशीन
|
|
|
एच.एम.टी. निर्मित ड्रिलिंग मशीन RM-65
अधिकतम छिद्र माप : Dia. 65.00 (घटाई गई स्पीड व फीड की स्थिती में).
कार्य सिमा अधिकतम त्रिज्या : 1200 mm, न्यूनतम त्रिज्या: 550 mm
|

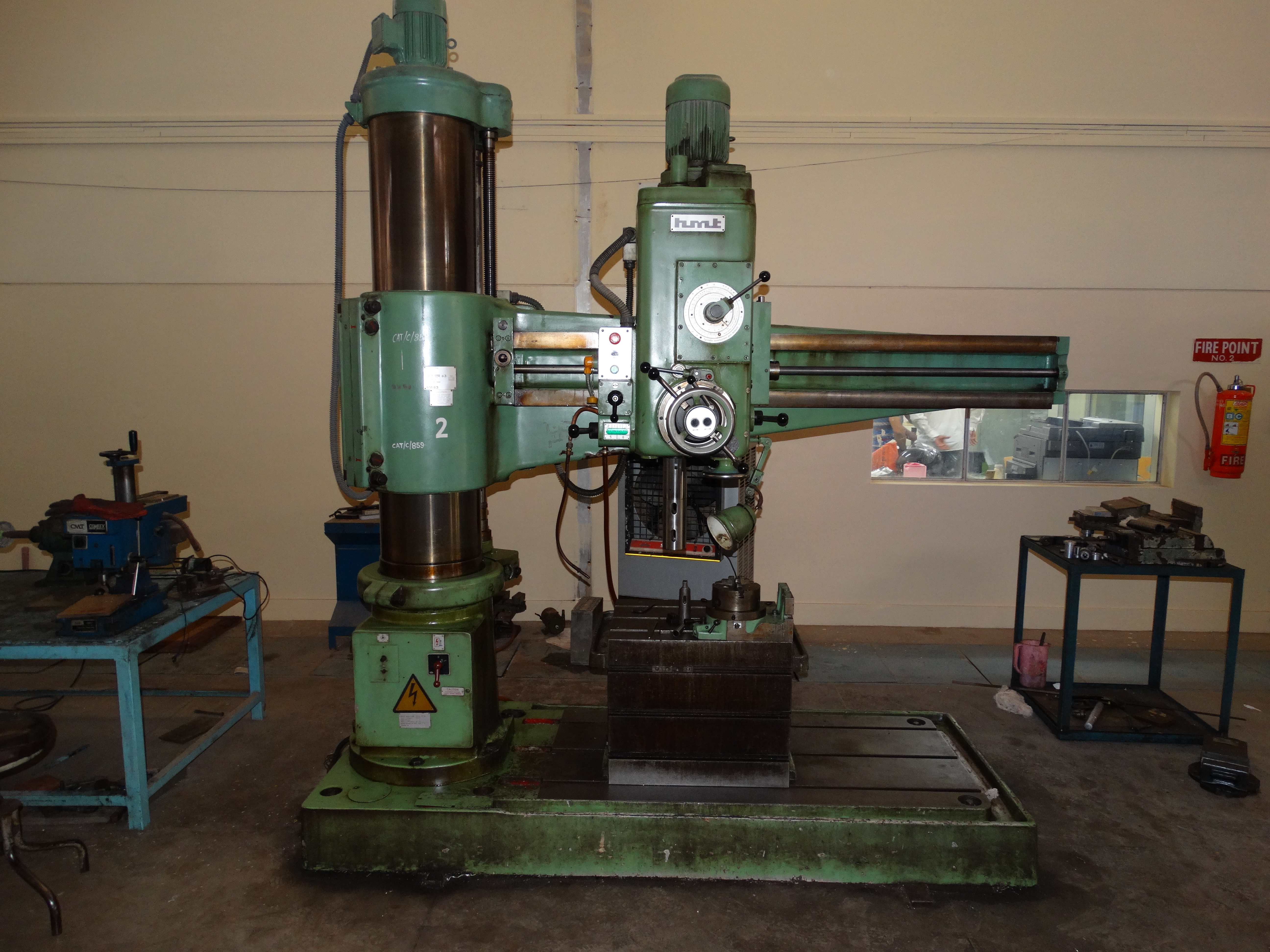

बेंच ड्रिलिंग मशीन |
|
|
|
शियरिंग मशीन: क्षमता 3-5mm *1200mm चौडाई. |

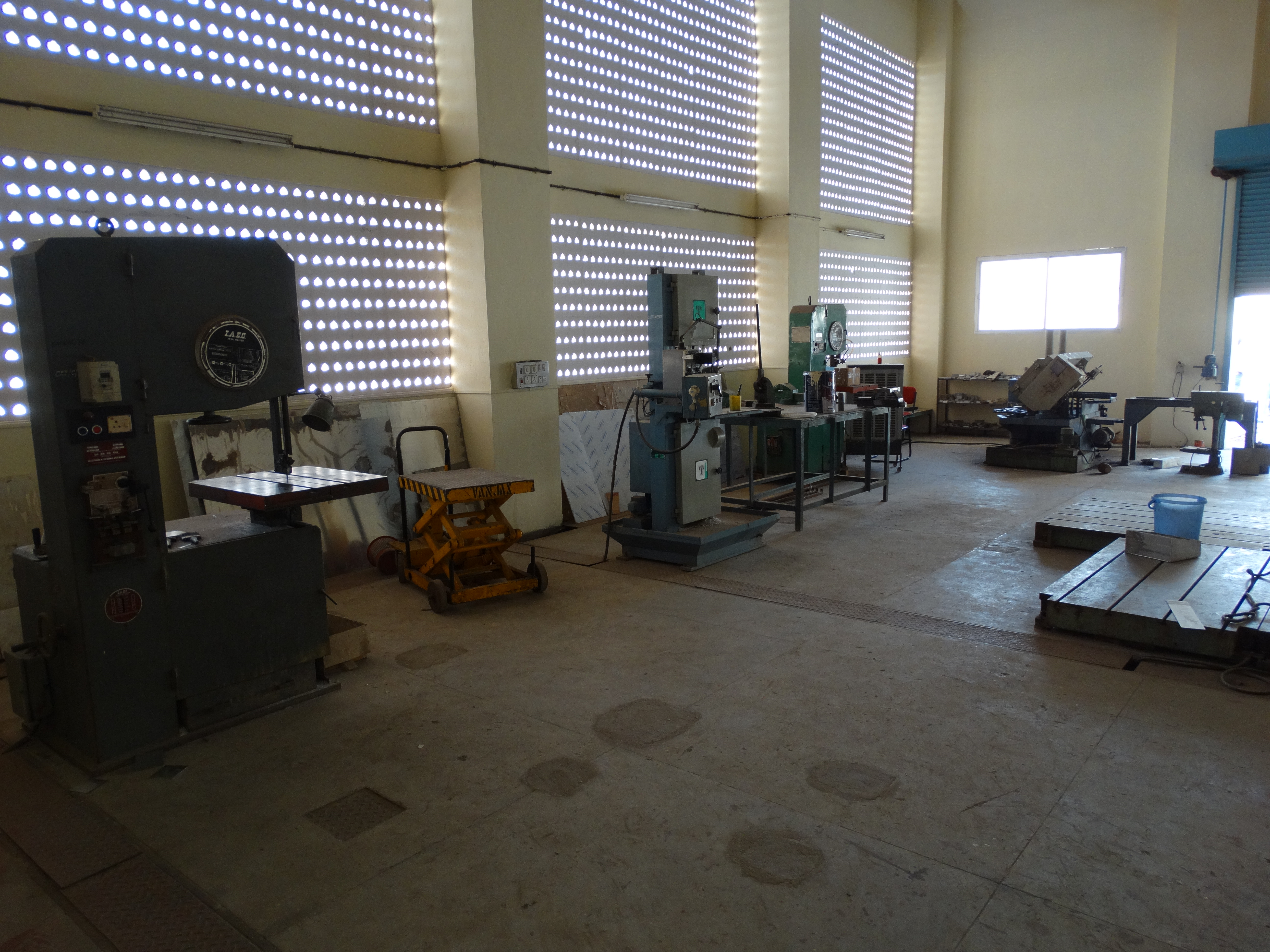

बेंड सॉ मशीनें |
हॉरिज़ॉंटल बेंड सॉ क्षमता 250 mm, वर्टिकल बेंड सॉ क्षमता अधिकतम चौडाई 550 mm
|

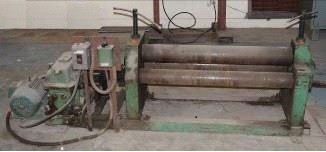

प्लेट रोलिंग मशीन क्षमता 3 एम एम मोटी व कम से कम व्यास 150 एम एम |
|
प्लेट रोलिंग मशीन क्षमता 3 एम एम मोटी व कम से कम व्यास 150 एम एम |
टिग वेल्डिंग मशीन
|
‘वेव 2200’ वेल्डिंग करंट 3A to 200A, 2. मेजिक वेव 5500 वेल्डिंग करंट 3A to 500A |
निरिक्षण एवं मापन सुविधा
उपलब्ध सुविधाएं
- सी.एन.सी. को- ऑर्डिनेट मेजरींग मशीन
- डिजिटल माइक्रो हाईट गेज क्षमता 660 मिलीमीटर
- ‘रोगोसर्फ’ सरफेस रफनेस मेजरमेंट
- ‘क्लीनोबेवेल’ कम से कम 5सेकंड कोण नापने की सुविधा
|
हेक्सागॉन मेट्रोलॉजी इंडिया प्रा.लि. पुणे
ग्लोबल परफॉर्मेंस (ब्रिज टाईप)
सी.एन.सी. को-ऑर्डिनेट मेजरींग मशीन
प्रिसिजन कोऑर्डिनेट मेजरिंग मशीन
मेजरिंग स्ट्रोक 700x1000x660mm
लंबाई मापन में अधिकतम अनुमत त्रुटि 1.8+3L/1000micron
अधिकतम अनुमत प्रोबिंग त्रुटि 1.6 micron
सभी अक्षों में रिजोलुशन 0.000039mm |
|
|
डिजिटल माइक्रो हाईट गेज
टेसा द्वारा निर्मित
परिष्कृत उंचाई मापन में प्रयुक्त
अधिकतम माप क्षमता 660mm
|
|
समुह सदस्य
श्री डी.के. जैन, वै.स./एफ एक वै.स./सी व एक फोरमेन |
|
