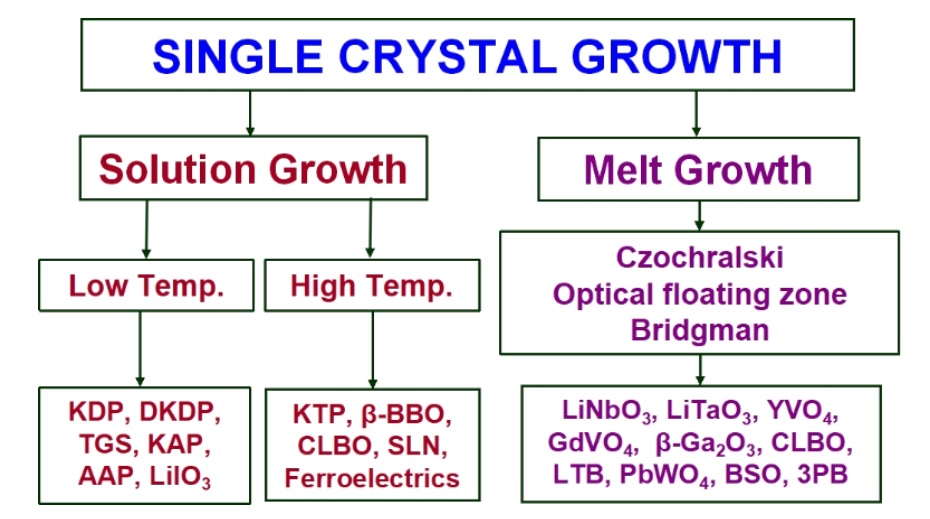

1. निम्न तापमान विलयन विकास विधि द्वारा सम्वर्धित क्रिस्टल

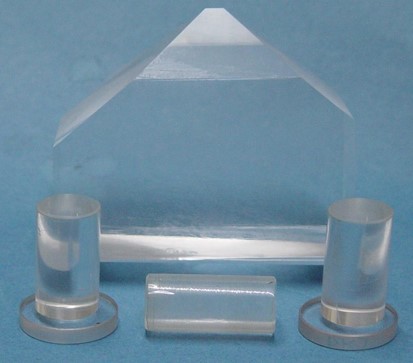

• सम्वर्धित KDP क्रिस्टल
  पिरामिड आकृति
  आकार: 75x75x125 मि.मी.³
  द्रव्यमान: 1.25 किग्रा
• सम्वर्धित केडीपी क्रिस्टल
  फ्लैट-टॉप आकार
  आकार: 116x92x116 मिमी³
  द्रव्यमान: 2.6 किलो
• सम्वर्धित प्रकार- II SHG उन्मुख केडीपी क्रिस्टल
  आकार: 60x57x66 मिमी³

• सम्वर्धित प्रकार- I SHG उन्मुख केडीपी क्रिस्टल
  आकार: 47x40x65 मिमी³


• सम्वर्धित DKDP क्रिस्टल
  आकार: 78 x 46 x 75 मिमी³

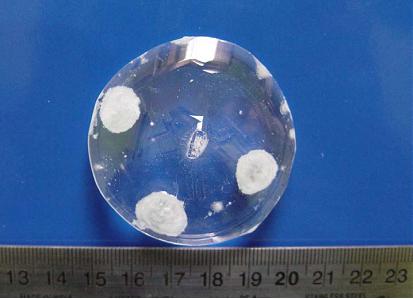

  तथा ईओ अनुप्रयोग हेतु बेलनाकार अवयव

• सम्वर्धित लिथियम आयोडेट (α-LiIO3)
• सम्वर्धित एल-आर्जिनिन फॉस्फेट मोनोहाइड्रेट (LAP)
• सम्वर्धित एल-लाइसिन मोनोहाइड्रोक्लोराइड डाइहाइड्रेट (L-LMHCl)

2. उच्च तापमान विलयन विकास विधि द्वारा सम्वर्धित क्रिस्टल

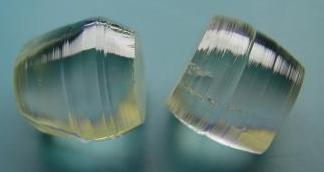

• β-बेरियम बोराटे (BBO)
• सीज़ियम लिथियम बोरेट (CLBO)
• स्टोचियोमेट्रिक लिथियम नाइओबेट (SLN)
• Mg:SLN
• पोटेशियम टाइटेनाइल फॉस्फेट (KTP)

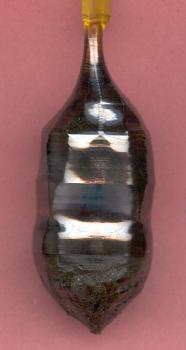

3. ज़ोक्राल्स्की विधि द्वारा सम्वर्धित क्रिस्टल

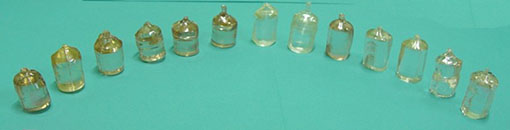

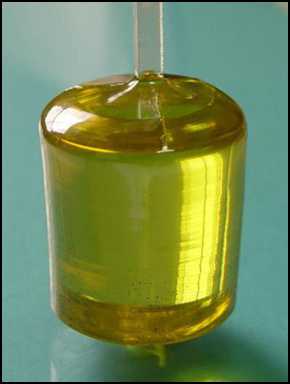

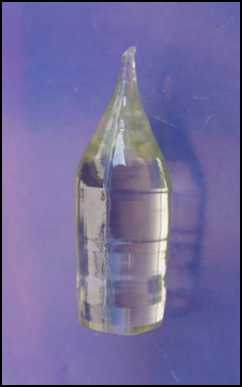

• सर्वांगसम लिथियम निओबेट (CLN) क्रिस्टल, वेफर्स और अवयव
• Zn, Co मिश्रित CLN क्रिस्टल

• लिथियम टैंटलेट (LT)
• Ru, Fe तथा Er मिश्रित CLN क्रिस्टल

• Mg मिश्रित CLN क्रिस्टल

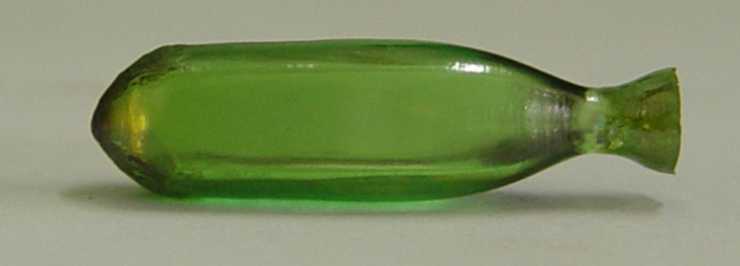

• Nd मिश्रित YVO₄
• Nd:Cr सह-मिश्रित YVO₄

• Er मिश्रित YVO₄
• Er मिश्रित YVO₄

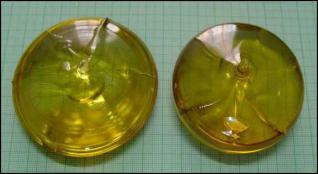

• Sr_0.61Ba_0.39Nb₂O₆(SBN-61)
• Gd मिश्रित Sr_0.61Ba_0.39Nb₂O₆

• PZN-PT क्रिस्टल
• PMN-PT क्रिस्टल
• BCT-BZT क्रिस्टल
• NBT-KBT क्रिस्टल

एक्स-रे मोनोक्रोमेटर

• विकसित AAP क्रिस्टल
  size: 120 x 42 x 90 mm³
• विकसित KAP क्रिस्टल
  size: 78 x 46 x 75 mm³

सिंटिलेटर

• लेड टंगस्टेट अवयव (PbWO₄)
• लेड टंगस्टेट (PbWO₄)
• बिस्मथ सिलिकेट (BSO)
• Ce मिश्रित बिस्मथ सिलिकेट (BSO)

अवरक्त दृश्य द्वार सामग्री

• सोडियम क्लोराइड (NaCl)

वाइड बैंड गैप पदार्थ

(अनुपयोग: पारदर्शी सुचालक ऑक्साइड, सौर विकिरण असम्वेदी फोटोडिटेक्टर, उच्च वोल्टेज इलेक्ट्रॉनिक्स)

•
• गैलियम ऑक्साइड

मल्टीफेरोइक पदार्थ:

मल्टीफेरोइक पदार्थों के भौतिक गुणों में वैज्ञानिक रुचि के अतिरिक्त इनमें एक्चुएटर, स्विच, चुंबकीय क्षेत्र सेंसर और नए प्रकार के इलेक्ट्रॉनिक मेमोरी उपकरणों के रूप में अनुप्रयोगों की क्षमता है।

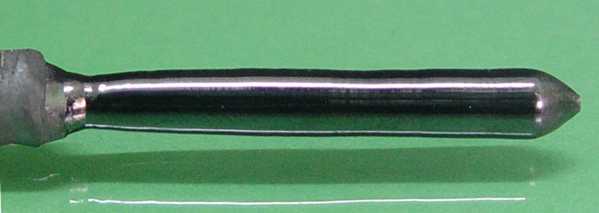

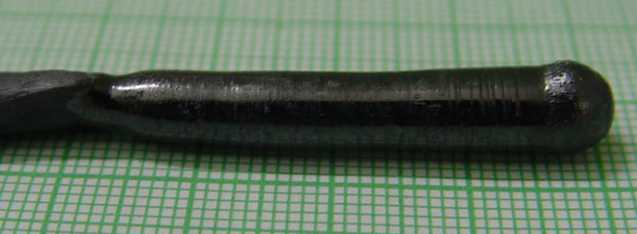

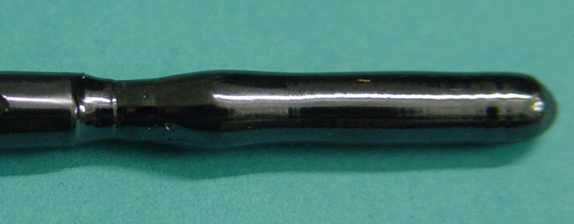

• LaMnO₃
• YMnO₃
• GdFeO₃

• SmFeO₃
• GaFeO₃
• YFeO₃

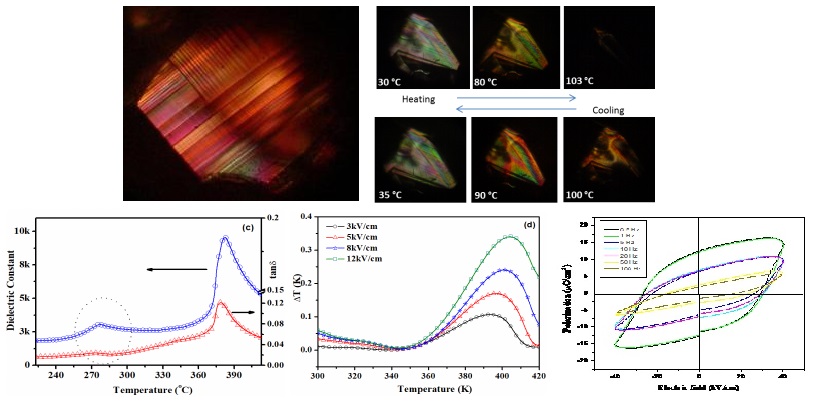

• (a)PLM के तहत BCT-BZT में देखे गए डोमेन (आवर्धन: 5x); (b) हीटिंग और कूलिंग के दौरान BCT-BZT की तापमान पर निर्भर PLM छवि; (c) (001) BCT-BZT हेतु तापमान पर निर्भर पारद्युतिक स्थिरांक एवं प्रवृत्ति; (d) BCT-BZT हेतु विभिन्न विद्युत क्षेत्र में विद्युत-कैलोरी तापमान परिवर्तन; (e) NKBT हेतु पी-ई हिस्टैरिसीस लूप्स.
• विवरण के लिए देखें:
   J. Crystal Growth, 375 (2013) 20.
   Applied Physics Letters, 102 (2013) 082902.
   Materials Science and Engineering B 185 (2014) 60.
   Materials Science and Engineering B 185 (2014) 134.
   Materials Research Bulletin 53 (2014) 136.

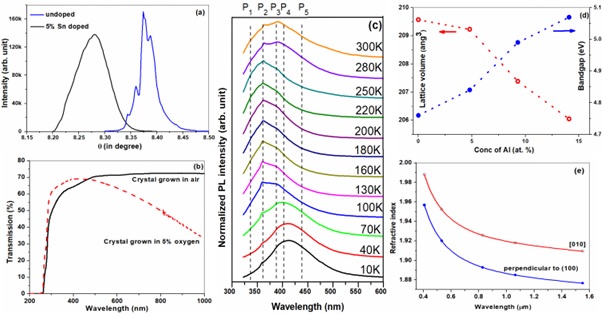

• (a) अनडॉप्ड और Sn डोपेड Ga₂O₃ अवयव का (004) हेतु पीक एवं रॉकिंग कर्व (शिफ्ट Sn डोप्ड क्रिस्टल में लैटिस के विस्तार के कारण है); (b) ऑप्टिकल ट्रांसमिशन स्पेक्ट्रा (5% ऑक्सीजन में विकसित क्रिस्टल तरंग दैर्ध्य पर व्यापक अवशोषण प्रदर्शित करता है); (c) तापमान पर निर्भर पीएल स्पेक्ट्रा; (d) लैटिस आयतन और ऑप्टिकल बैंड गैप पर Al डोपिंग का प्रभाव; (e) अनडॉप्ड β-Ga₂O₃ हेतु अपवर्तक सूचकांक और सेलमेयर फिटिंग.
• विवरण के लिए देखें:
   Applied Optics, 50 (2011) 6006.
   Optical Materials 109 (2020) 110351.

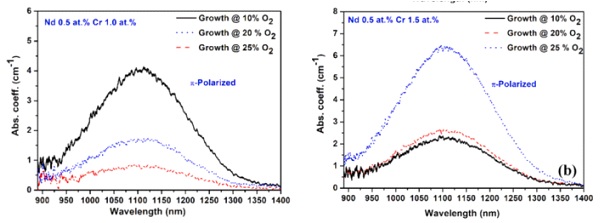

• ं निम्न और उच्च Cr सांद्रता के अलग-अलग परिवेश में विकसित Nd:GdVO₄ क्रिस्तल हेतु π-ध्रुवीकृत अवशोषण स्पेक्ट्रा।
• विवरण के लिए देखें:
   J. Alloys and Compounds 886 (2021) 161182.

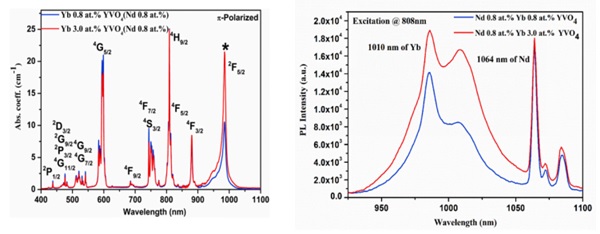

• Nd सह-मिश्रित Yb:YVO₄ क्रिस्टल का अवशोषण स्पेक्ट्रा π-ध्रुवीकरण पीएल तीव्रता Nd:Yb:YVO₄ 808 एनएम पर उत्तेजित किये जाने पर
• विवरण के लिए देखें:
   J. Luminescence 231 (2021) 117736.

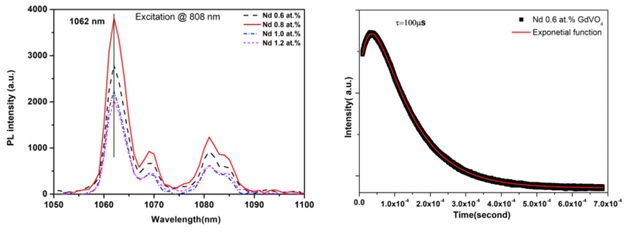

• 808 एनएम पर उत्तेजित किये जाने पर Nd:GdVO₄ की सापेक्ष पीएल तीव्रता: Nd 0.6 आण% मिश्रित GdVO₄ की प्रतिदीप्ति क्षय
• विवरण के लिए देखें:
   Opt. Materials 92 (2019) 379.

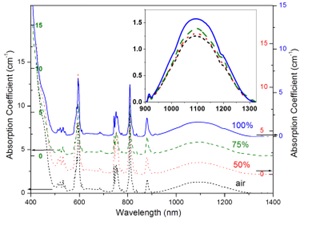

• विभिन्न ऑक्सीजन वायुमंडल, अर्थात् वायु, 25%, 75% और 100% ऑक्सीजन में विकसित क्रिस्टल का अवशोषण स्पेक्ट्रम। इनसेट: ²A₁→ ²B₂ ट्रांज़िशन के लिए तुलना।
• विवरण के लिए देखें:
   Cryst. Growth Des., 13 (2013) 3878.

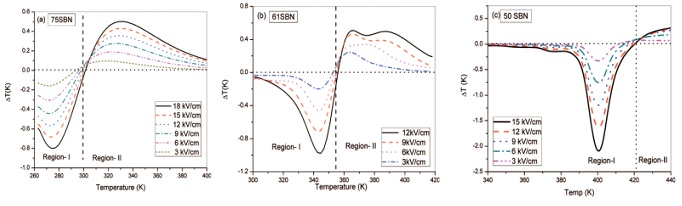

• (a) 75SBN (x=0.75), (b) 61SBN (x=0.61) और (c) 50SBN (x=0.5) के लिए विभिन्न लागू विद्युत क्षेत्रों में तापमान के फलन के रूप में इलेक्ट्रो-कैलोरी तापमान परिवर्तन (ΔT)। क्षेत्र- I और क्षेत्र- II क्रमशः नकारात्मक और सकारात्मक ECE दर्शाते हैं
• विवरण के लिए देखें:
   Europhysics Letters, 107 (2014) 47001.

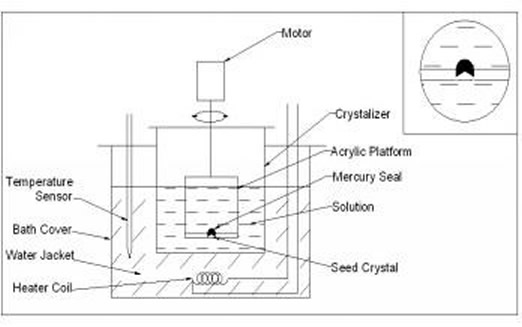

• संधारण समनुक्रम का रेखाचित्र
• विवरण के लिए देखें:
   J. Crystal Growth, 289 (2006) 617.

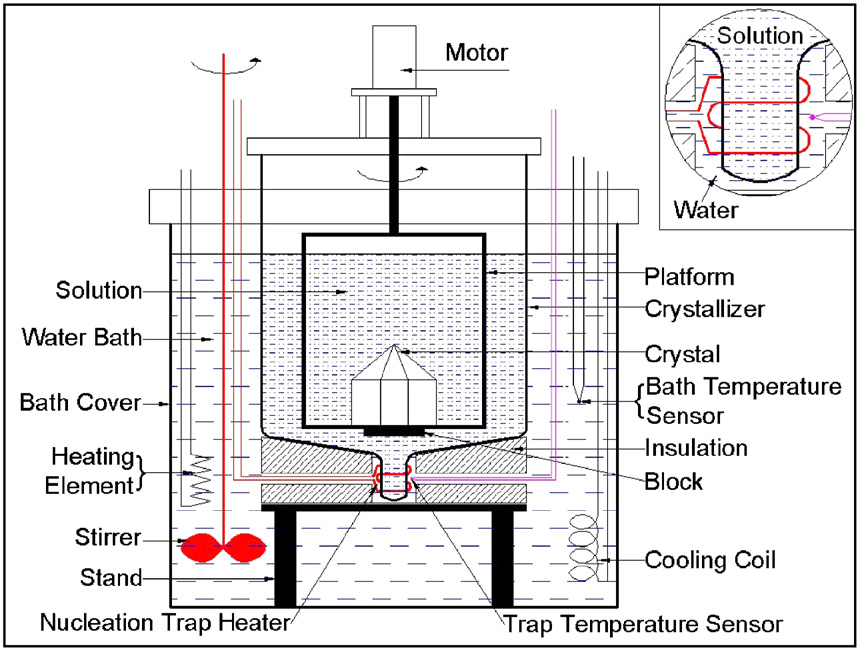

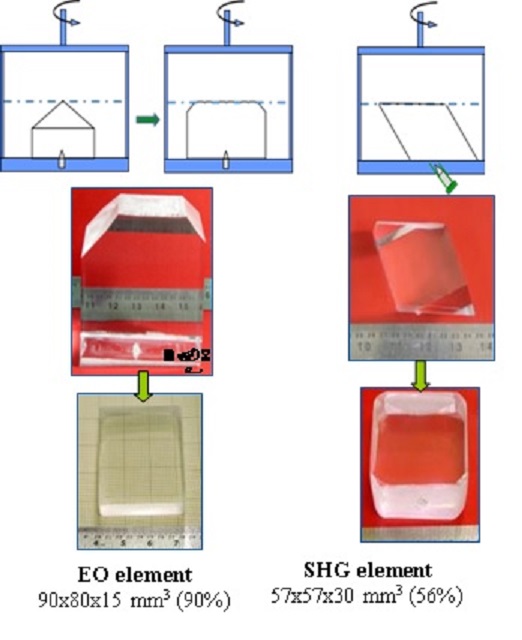

• फ्लैट-टॉप तकनीक का रेखाचित्र
• विवरण के लिए देखें:
   Optical Materials 46 (2015) 329.


• संधारण समनुक्रम का रेखाचित्र
• विवरण के लिए देखें:
   J. Crystal Growth 297 (2006) 152.

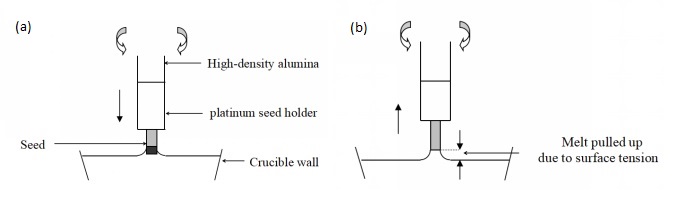

• संधारण प्रारम्भ करने की प्रक्रिया का विवरण। (a) प्रारम्भिक क्रिस्टल की नोक पिघले हुए घोल के शीर्ष को छूती है। (b) प्रारम्भिक क्रिस्टल को ऊपर खींच लिया जाता है, लेकिन प्रष्ठ तनाव के कारण पिघले हुए घोल के संपर्क में रहता है।
• विवरण के लिए देखें:
   J. Crystal Growth, 243 (2002) 522.
