एससीआरएफ गुहिकाओं का प्रसंस्करण एवं परीक्षण
1.3 GHz मल्टी सेल एससीआरएफ गुहिकाएं
आरआरकेट में विकसित सुविधा का उपयोग करके कुछ सिंगल-सेल तथा एक नौ-सेल 1.3 GHz एससीआरएफ गुहिका को संसाधित और ट्यून किया गया है।

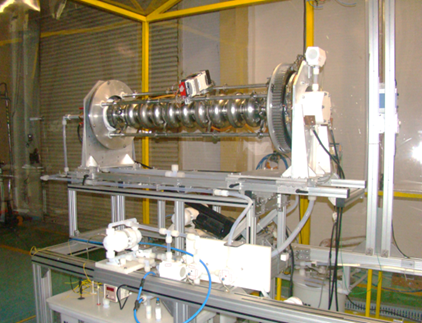

1.3 GHz मल्टी सेल एससीआरएफ गुहिका की इलेक्ट्रोपालिशिंग
650 MHz एससीआरएफ गुहिकाएँ
आरआरकेट में सिंगल-सेल 650 MHz गुहिकाओं का संसाधन और परीक्षण किया गया

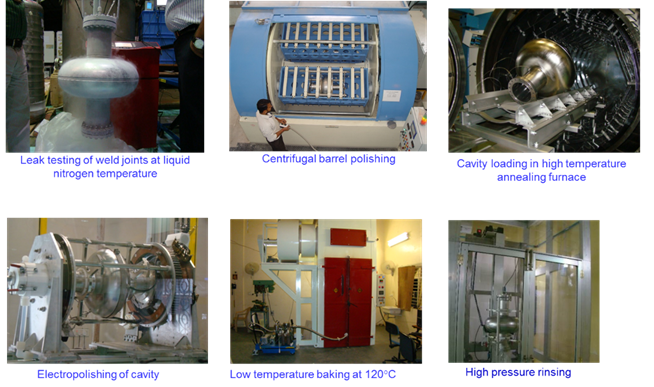

आरआरकेट में निर्मित कुछ सिंगल-सेल 650 MHz (Beta=0.92) अतिचालक गुहिका को आरआरकेट में विकसित सुविधाओं का उपयोग करके संसाधित और परीक्षण किया गया था। क्लीनरूम में संयोजित करने तथा और वीटीएस सुविधा में 2 K पर परीक्षण करने से पहले कैविटी को बैरल पॉलिश, इलेक्ट्रोपॉलिश, उच्च तापमान पर तापानुशीत, उच्च दबाव से साफ़ किया गया था और 120°C पर 48 घंटे के लिए बेक किया गया था।
|
|
Cavity of VTS insert |
Cavity lowered in VTS cryostat for testing. |
आरआरकेट में कुछ फाइव-सेल 650 MHz गुहिकाओं का संसाधन और परीक्षण किया गया

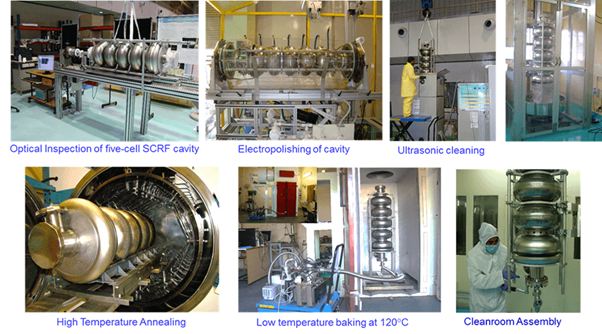

आरआरकेट में ही विकसित सुविधाओं का उपयोग करके, आरआरकेट में निर्मित पहले पांच-सेल 650 MHz एससीआरएफ गुहिका का संसाधन और परीक्षण किया गया था। इस फाइव-सेल गुहिका को इलेक्ट्रोपॉलिश, 800°C पर तापानुशीत, उच्च दबाव से साफ़ किया गया था, 120°C पर बेक किया गया था और ऊर्ध्वाधर परीक्षण सुविधा में 2 K में परीक्षण किया गया था। स्वदेशी रूप से निर्मित और विकसित 650 MHz निम्न स्तर आरएफ प्रणाली तथा 500 W ठोस अवस्था प्रवर्धक का उपयोग करके वीटीएस परीक्षण किया गया था। आरआरकेट में विकसित गुहिका ने 5 e10 के निम्न क्षेत्र गुणवत्ता कारक (Q) के साथ 29 MV/m तक एक्सलेरेटिंग ग्रेडिएंट (Eacc) प्राप्त की है।

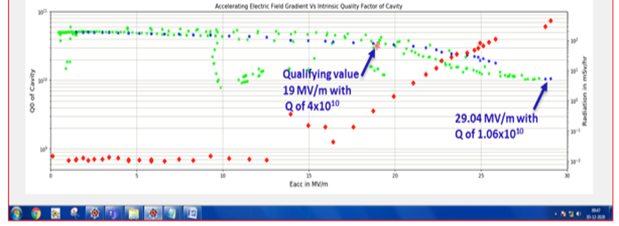

5-सेल 650 मेगाहर्ट्ज एस सी आर एफ गुहिका क्रमांक 505 का 2 केल्विन तापमान पर प्रदर्शन, Q बनाम Eacc
