ट्रांसफार्मर डिजाइन और निर्माण प्रयोगशाला
यहां विकसित विभिन्न बिजली आपूर्ति के लिए हल्के, उच्च आवृत्ति वाले ट्रांसफार्मर या कम आवृत्ति वाले ट्रांसफार्मर और प्रेरक की आवश्यकता होती है और गैर-मानक तथा विशेष प्रकार के ट्रांसफार्मर की खरीद में देरी को कम करने के लिए, आर.आर.सी.ए.टी में थोड़े बुनियादी ढांचे के साथ एक इन-हाउस ट्रांसफार्मर निर्माण सुविधा शुरू की गई। । धीरे-धीरे, गुणवत्ता, अर्थव्यवस्था और विशेष आवश्यकता जैसे कारकों को ध्यान में रखने के बाद, प्रासंगिक मशीनरी को जोड़कर समय के साथ उपरोक्त सुविधा का विस्तार किया गया ।
|

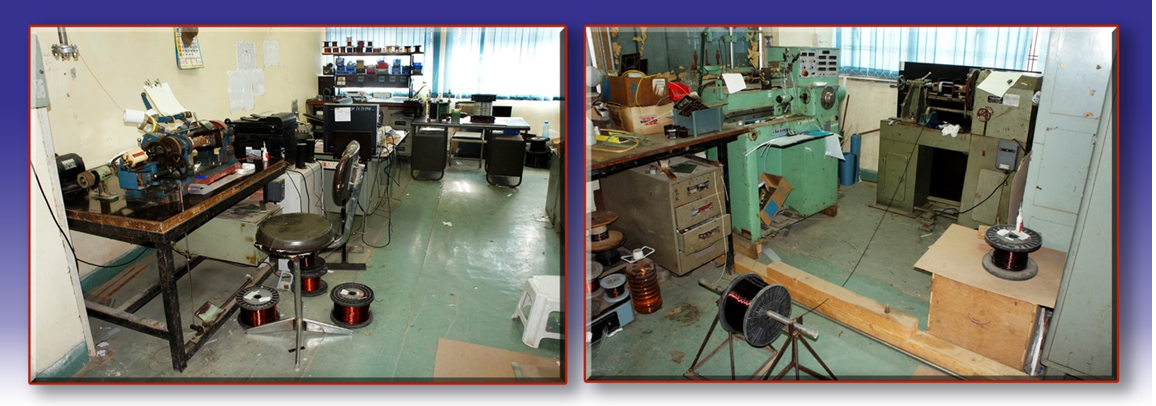

ट्रांसफार्मर निर्माण सुविधा |
इस प्रयोगशाला में प्रमुख गतिविधियों में विभिन्न कोर सामग्रियों, निर्माण विधियों, कॉयल तकनीकों, शीतलन विधियों, इंसुलेटिंग सामग्री और उपलब्ध संसाधनों के साथ प्रदर्शन सुधार का उपयोग करके ट्रांसफ़ॉर्मरों का डिजाइन, उत्पादन, मरम्मत और विकास शामिल है।
750 keV डीसी त्वरक के उच्च वोल्टेज जनरेटर से संबंधित चुंबकीय घटक
विकिरण प्रसंस्करण के क्षेत्र में अनुसंधान और विकास के लिए आवश्यक 750 keV डीसी त्वरक में आवश्यक उच्च आवृत्ति ट्रांसफार्मर और प्रेरक को डिजाइन और बनाया गया है। विनिर्देशों में 1- Φ 40 kHz 30 kVA 400 V / 44 kV ट्रांसफार्मर, 48-0-48 mH, 45-0-45 kV, 40 kHz क्षतिपूर्ति प्रेरक, आदि शामिल हैं।
|
|

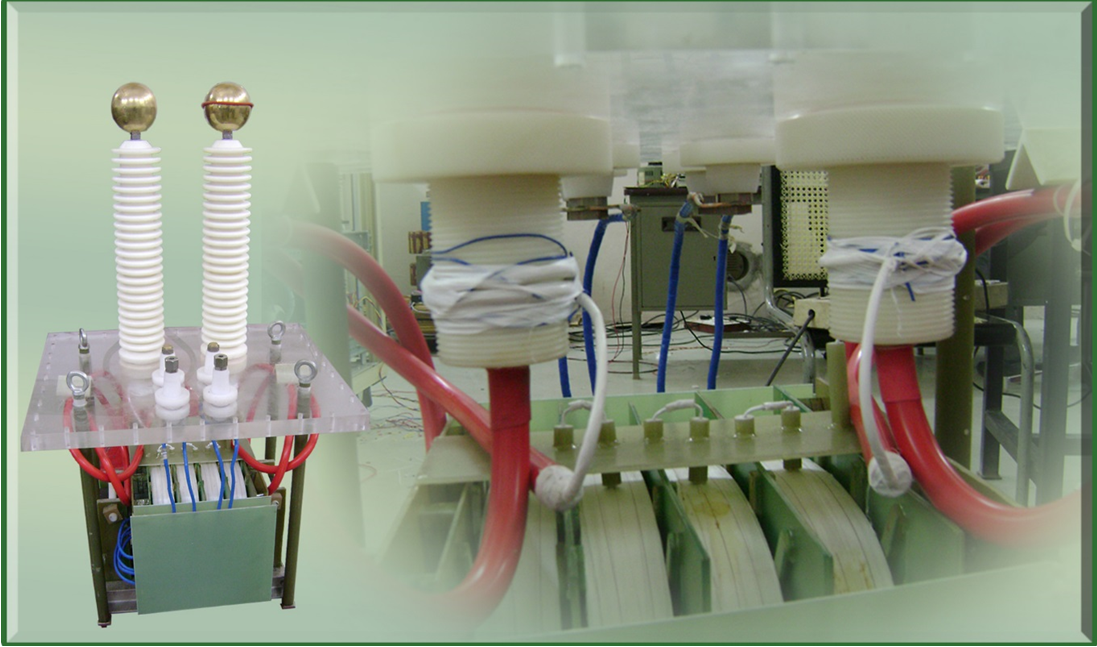

1- Φ 40 kHz 30 kVA 400 V / 44 kV ट्रांसफार्मर |

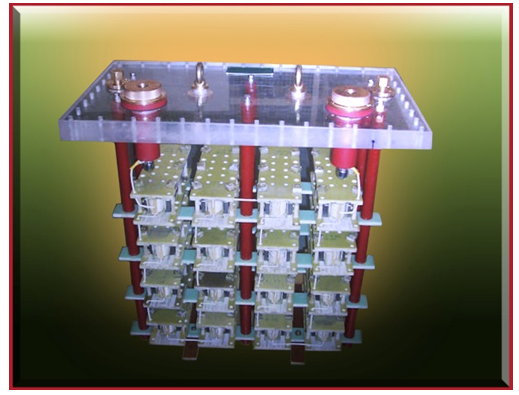

45 kV 40 kHz. इंडक्टर |
डीसी त्वरक के लिए उच्च वोल्टेज बिजली की आपूर्ति में, सिस्टम का आकार और वजन महत्वपूर्ण है। इसलिए अन्य घटकों के साथ ट्रांसफार्मर के समग्र आकार और वजन पर अंकुश लगाने के लिए अधिक ध्यान देने की आवश्यकता है। इनकी पूर्ति उच्च आवृत्ति ट्रांसफार्मर द्वारा की जाती है। इसके अलावा, इन ट्रांसफार्मर का प्रणाली के समग्र प्रदर्शन और दक्षता पर महत्वपूर्ण प्रभाव पड़ता है। उपर्युक्त अनुप्रयोगों के लिए ट्रांसफार्मर डिजाइन करते समय ध्यान में रखे गए विभिन्न मापदंडों में शामिल हैं, अन्य बातों के साथ-साथ, निर्दिष्ट विनियमन सीमाओं के भीतर सिस्टम को दी गई उत्पादन शक्ति, अधिकतम बिजली की हानि, जिसकी अनुमति दी जा सकती है, अधिकतम तापमान में वृद्धि, आयतन, वजन और लागत को कम करना ।
विभिन्न बिजली आपूर्ति के लिए ट्रांसफार्मर
|

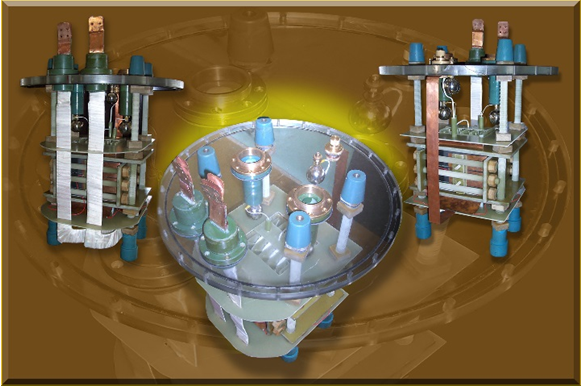

500 μsec 3 kV / 75 kV पल्स ट्रांसफार्मर |
एच.वी. पल्स चार्जिंग पावर सप्लाई से संबंधित पल्स ट्रांसफॉर्मर, जिसे पल्स पावर सप्लाई लैब की टीम द्वारा विकसित किया गया और एक -50 केवी इलेक्ट्रॉन गन हाई वोल्टेज पल्स पावर सप्लाई बनाया गया । इस लैब की टीम सक्रिय शंट पावर सप्लाई और फास्ट ऑर्बिट फीडबैक सिस्टम, I-2 रिफर्बिश्ड पावर सप्लाई, इंडस -1 के लिए डीसी पावर सप्लाई, एक्टिव फिल्टर, सॉलिड स्टेट पल्सर, आदि। के चुंबकीय घटकों के विकास और निर्माण में भी शामिल है ।
