| एलसीडब्ल्यू नियंत्रण प्रणाली (LCWCS) |
इंडस -2 नियंत्रण प्रणाली का पहला भाग इंडस -2 एलसीडब्ल्यू संयंत्र के लिए नियंत्रण प्रणाली को चालू किया जाना था। यह नियंत्रण प्रणाली पर्यवेक्षी नियंत्रण और निगरानी के साथ-साथ संयंत्र के संचालन के स्वचालन की सुविधा प्रदान करती है। विभिन्न घटकों जैसे चुंबक, चुंबक बिजली आपूर्ति, आरएफ गुहाओं और एम्पलीफायरों, वैक्यूम कक्षों आदि को ठंडा करने के लिए कम चालकता वाले पानी (एलसीडब्ल्यू) की आवश्यकता होती है। एलसीडब्ल्यू संयंत्र को लगातार एलसीडब्ल्यू प्रदान करने की आवश्यकता होती है और इसमें पंप, वाल्व, हीट एक्सचेंजर्स और कूलिंग शामिल होते हैं। प्रवाह, दबाव, स्तर, चालकता और तापमान निगरानी उपकरणों के साथ टावर। एलसीडब्ल्यू नियंत्रण प्रणाली एलसीडब्ल्यू संयंत्र क्षेत्र और इंडस -2 रिंग क्षेत्रों दोनों में उपयोग किए जाने वाले इन उपकरणों को नियंत्रित और मॉनिटर करती है।
संयंत्र नियंत्रण अनुप्रयोग लैबव्यू में विकसित किया गया है। सिस्टम लगभग 1500 मापदंडों की निगरानी करता है और नियंत्रण क्रियाओं में पुन: विन्यास की सुविधा प्रदान करता है। इस नियंत्रण प्रणाली में घटना संचालित वास्तुकला की अवधारणा का उपयोग किया जाता है। इस वास्तुकला का लाभ तब और अधिक महसूस किया गया जब मापदंडों की संख्या 1500 तक पहुंचने के लिए काफी बढ़ गई। इस सहायक प्रणाली से विभिन्न अलार्म केंद्रीय अलार्म हैंडलिंग सिस्टम में भेजे जाते हैं। नियंत्रण प्रणाली ने प्रारंभिक चरण में एक स्टैंडअलोन संयंत्र नियंत्रण प्रणाली की आवश्यकता को पूरा किया और बाद में इसे इंडस -2 की मुख्य नियंत्रण प्रणाली में एकीकृत किया गया। इस प्रणाली में 1 एससी से जुड़े 6 ईसी शामिल हैं।
|
 |

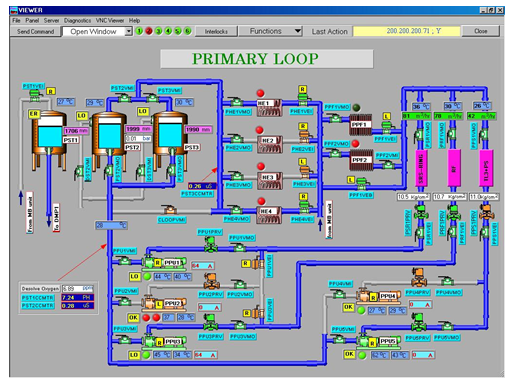

| चित्र:एलसीडब्ल्यू नियंत्रण प्रणाली सॉफ्टवेयर का स्क्रीनशॉट। |
लैबव्यू-2014 पर आधारित एक नया एलसीडब्ल्यू कंट्रोल सिस्टम सर्वर और जीयूआई इंडस-1 और इंडस-2 दोनों के लिए तैनात किया गया है।
अद्यतन प्रणाली का एक स्नैपशॉट नीचे दिखाया गया है:
|
 |

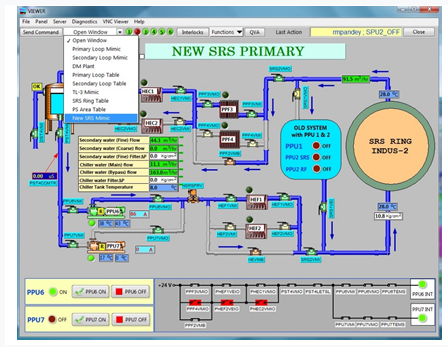

चित्र.1: एसआरएस लूप इंडस-2 की नकल करता है
|
 |

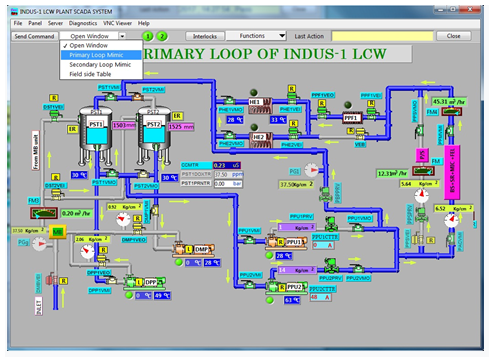

चित्र 2: इंडस -1 प्राइमरी लूप मिमिक और अन्य विंडो के लिए विकल्प
|
 |

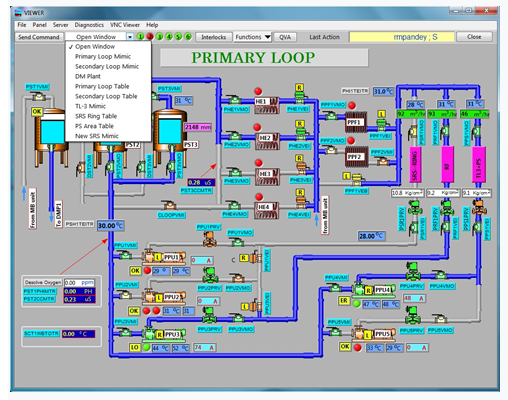

| चित्र 3: इंडस-2 प्राइमरी लूप मिमिक और अन्य विंडो के लिए विकल्प |
