इंडस-2 . में डायग्नोस्टिक बीम लाइनों के लिए नियंत्रण प्रणाली

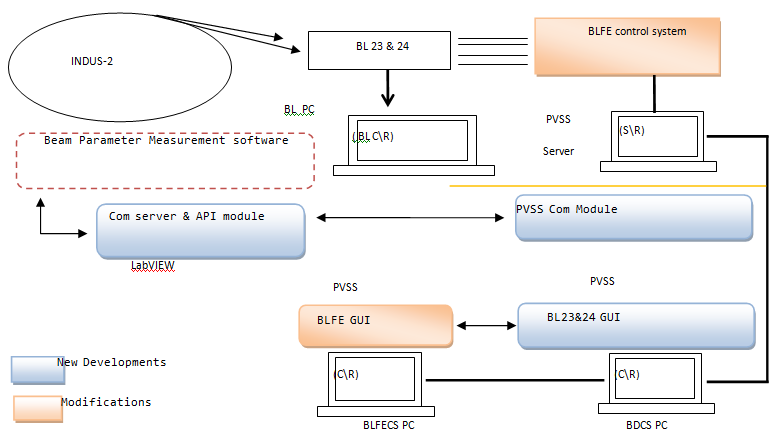

इंडस-2 में, बीम लाइन फ्रंटएंड (बीएलएफई) नियंत्रण प्रणाली को इंडस-2 नियंत्रण कक्ष से बीम लाइन संचालन के इंटरलॉकिंग और विनियमन की देखभाल के लिए तैनात किया गया था। इसके बाद डायग्नोस्टिक बीम लाइन बीएल-23 और बी-एल24 के रिमोट ऑपरेशन के लिए अतिरिक्त आवश्यकताएं आईं। इस आवश्यकता को पूरा करने के लिए, विभिन्न नियंत्रण मॉड्यूल विकसित किए गए हैं और विभिन्न स्तरों पर इंडस-2 मशीन नियंत्रण प्रणाली के साथ एकीकृत किए गए हैं। विकसित प्रणाली की योजना को चित्र 1 में दर्शाया गया है।

सिस्टम में अतिरिक्त बीमलाइन इंटरलॉक और बीमलाइन लोकल/रिमोट सिग्नल को समायोजित करने के लिए संशोधित बीएलएफई नियंत्रण प्रणाली, स्काडा सर्वर पर तैनात नए स्काडा सॉफ्टवेयर मॉड्यूल, बीएल साइट पर बीमलाइन पीसी और बीएल पैरामीटर माप पीसी शामिल हैं।

मौजूदा बीएलएफई ग्राफिकल यूजर इंटरफेस (जीयूआई) को भी बीएल 23 और 24 की इंटरलॉकिंग आवश्यकताओं को समायोजित करने के लिए संशोधित किया गया है ताकि बीमलाइन की स्थानीय/रिमोट ऑपरेशन स्थिति के आधार पर केवल एक जीयूआई पैनल से विशेष संचालन का समर्थन किया जा सके।

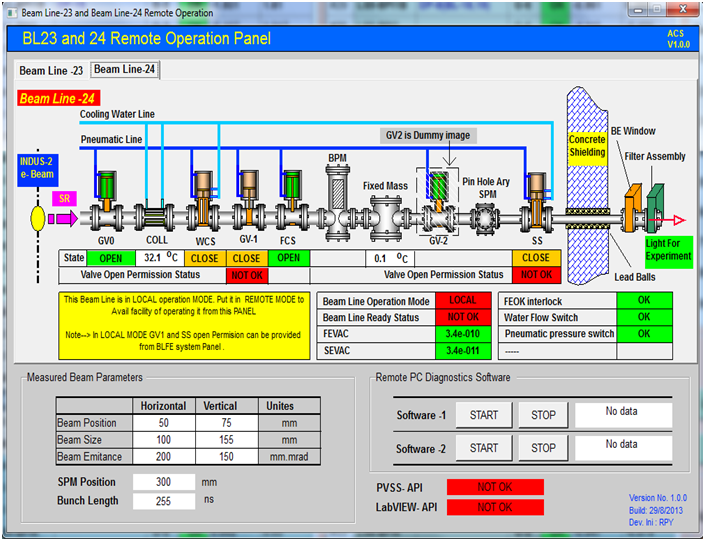

विकसित प्रणाली में मोटे तौर पर तीन सॉफ्टवेयर मॉड्यूल शामिल हैं, ए) एससीएडी नियंत्रण और जीयूआई मॉड्यूल, बी) स्काडा संचार मॉड्यूल, सी) लैबव्यू आधारित संचार सर्वर मॉड्यूल और एप्लिकेशन प्रोग्रामिंग इंटरफेस (एपीआई)। स्काडा 'जीयूआई और कंट्रोल मॉड्यूल' बीएल-23 और बीएल-24 मिमिक के प्रदर्शन के लिए कार्यात्मकताओं को लागू करता है जो बीम लाइन घटक राज्यों, मापा बीम डेटा, विभिन्न सर्वर राज्यों और बीम लाइन नियंत्रण और विभिन्न बीम लाइन राज्यों के साथ इंटरलॉक किए गए संदेशों को दिखाता है। . चित्र 2 इसके लिए SCADA GUI स्क्रीनशॉट दिखाता है।

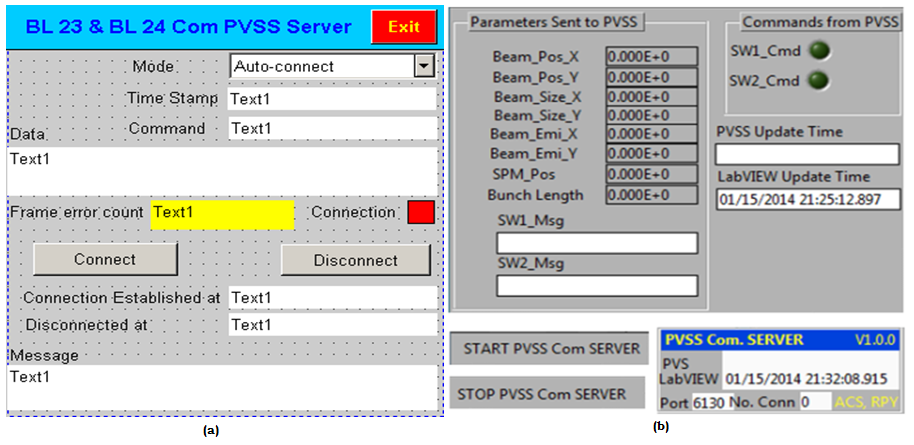

SCADA संचार मॉड्यूल को टीसीपी/आईपी स्ट्रीमिंग सॉकेट पर डेटा को पुनः प्राप्त करने और सूचित करने के लिए क्लाइंट के रूप में कार्य करने के लिए विकसित किया गया है। एक कस्टम प्रोटोकॉल का उपयोग करते हुए, यह बीमलाइन सॉफ़्टवेयर से मापा बीम पैरामीटर से संबंधित द्विदिश डेटा संचार के लिए डेटा संग्रह, डेटा पार्सिंग, त्रुटि प्रबंधन और SCADA डेटा पॉइंट (DP) संरचनाओं के अद्यतन को संभालता है। चित्र 3 (ए) इसके लिए जीयूआई दिखाता है। LabVIEW संचार मॉड्यूल को SCADA क्षमताओं को LabVIEW वातावरण में विस्तारित करने के लिए विकसित किया गया है। यह बीमलाइन स्थान पर चल रहे 'बीम लाइन मापन सॉफ्टवेयर' की इंटरफेसिंग प्रदान करता है। यह मॉड्यूल सर्वर के रूप में कार्य करता है जो टीसीपी/आईपी समर्पित पोर्ट पर कनेक्शन अनुरोध की प्रतीक्षा करता है। केबल डिस्कनेक्शन / अन्य टीसीपी / आईपी संबंधित त्रुटियों के मामले में मॉड्यूल को कई कनेक्शन हैंडलिंग क्षमता और संचार त्रुटि स्थितियों के ऑटो हैंडलिंग के साथ विकसित किया गया है। यह मॉड्यूल स्टैंडअलोन यूनिट के रूप में है और एपीआई प्रदान करता है जो बाहरी एप्लिकेशन से एससीएडीए डीपी को डेटा लिखने/पढ़ने के लिए इंटरफ़ेस को उजागर करता है। इंटरफेसिंग VI, जैसे। बीम डाइग्नोस्टिक्स टीम द्वारा अलग से विकसित बीम डेटा मापन सॉफ्टवेयर के आसान एकीकरण के लिए "डेटा पढ़ें" और "डेटा लिखें" विकसित किए गए हैं।
