त्वरक चुंबक प्रौद्यौगिकी प्रभाग

सर्न, स्विट्जरलैंड के लिए विकसित चुम्बक:

लार्ज इलेक्ट्रॉन-पोजिट्रॉन (LEP) कोलाइडर के लिए वर्टिकल बीम ऑर्बिट करेक्टर चुम्बकों (MCV) की कुल 80 संख्या और कॉम्पैक्ट लाइनर कोलाइडर (CLIC) परीक्षण सुविधा के लिए H-type द्विध्रुव चुम्बक (2 प्रकार) के 5 नग, सर्न, स्विट्जरलैंड के विनिर्देशों के अनुसार सफलतापूर्वक विकसित किए गए हैं। इन चुम्बकों का विवरण नीचे दिया गया है:

MCV चुंबक के पैरामीटर
Parameter Value
Magnetic field 0.038 T
Pole gap 200 mm
Yoke length 400 mm
Coil turns (N) 2420 Nos.
Current (I) 2.5 A (Max.)
Magnet mass ~ 110 kg
Power loss 160 W

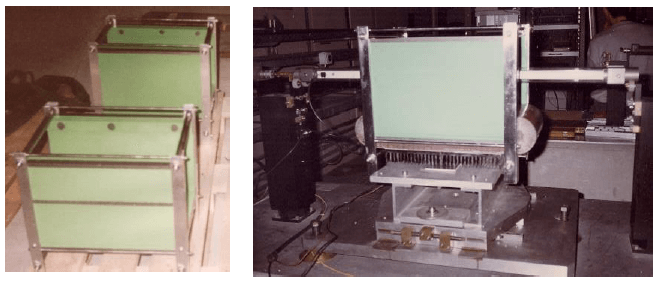

चित्र 85: RRCAT पर MCV कोर असेंबली (L) और CERN, स्विस (R) में चुम्बकों का परीक्षण
चित्र 85: RRCAT पर MCV कोर असेंबली (L) और CERN, स्विस (R) में चुम्बकों का परीक्षण

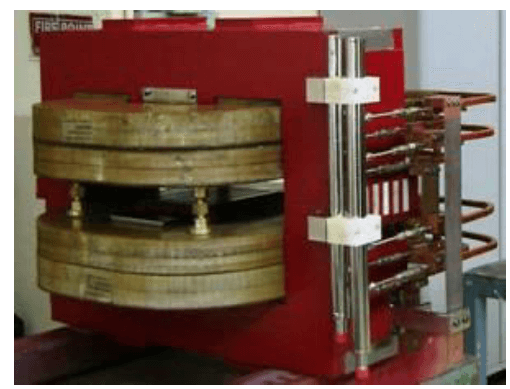

चित्र 86: CLIC परीक्षण सुविधा, CERN
के लिए विकसित किया गया द्विध्रुव चुंबक
चित्र 86: CLIC परीक्षण सुविधा, CERN के लिए विकसित किया गया द्विध्रुव चुंबक

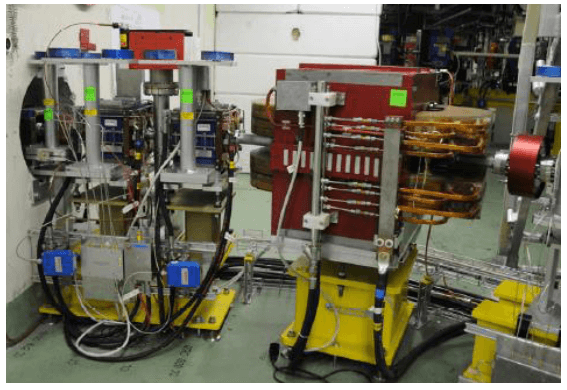

चित्र 87: AMTD द्वारा विकसित हुआ द्विध्रुव चुंबक (लाल) CERN के TL-2 में स्थापित
चित्र 87: AMTD द्वारा विकसित हुआ द्विध्रुव चुंबक (लाल) CERN के TL-2 में स्थापित


चित्र 88: द्विध्रुव चुंबक (R) में चुंबकीय क्षेत्र एकरूपता
चित्र 88: द्विध्रुव चुंबक (R) में चुंबकीय क्षेत्र एकरूपता
