त्वरक चुंबक प्रौद्यौगिकी प्रभाग

RRCAT की अन्य त्वरक परियोजनाओं के लिए विकसित चुम्बक :

RRCAT पर कम ऊर्जा बीम परिवहन (LEBT), प्रोटॉन लिनैक, सिंक्रोट्रॉन रेडिएशन (SR) बीम लाइन प्रयोगों और गैर-बाष्पीकरणीय गटर (NEG) कोटिंग सुविधा के लिए विनिर्देशों के अनुसार कुछ द्विध्रुवीय चुम्बक, सोलनॉइड और स्टीयरिंग चुम्बक सफलतापूर्वक डिजाइन किए गए हैं।

(i) एलईबीटी प्रोटॉन लिनैक RRCAT के लिए चुम्बक

चित्र 76: सपोर्ट प्रणालियों के साथ सोलेनोइड्स (टी) और स्टीयरिंग चुंबक (बी)
चित्र 76: सपोर्ट प्रणालियों के साथ सोलेनोइड्स (टी) और स्टीयरिंग चुंबक (बी)

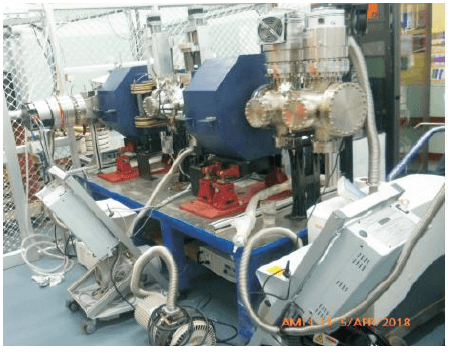

चित्र 77: प्रोटोन लाइनैक की LEBT लाइन में सोलनॉइड्स और स्टीयरिंग चुंबक का प्लेसमेंट
चित्र 77: प्रोटोन लाइनैक की LEBT लाइन में सोलनॉइड्स और स्टीयरिंग चुंबक का प्लेसमेंट


(ii) SR बीम लाइन प्रयोगों के लिए द्विध्रुवीय चुम्बक:

स्थिर पोल गैप और परिवर्तनीय पोल गैप के द्विध्रुवीय दो चुम्बकों को SR बीम लाइन प्रयोगों के लिए डिजाइन और विकसित किया गया है।

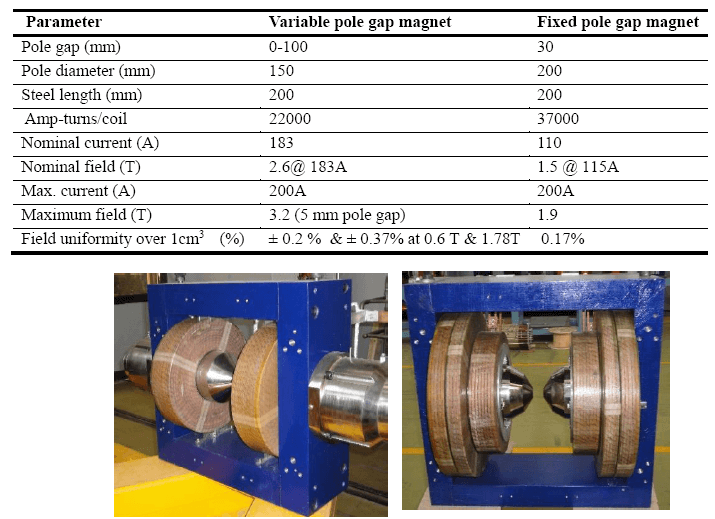

SR बीम लाइन प्रयोगों के द्विध्रुवीय चुंबक के पैरामीटर

चित्र 78: परिवर्तनीय पोल गैप (L) और फिक्स्ड पोल गैप द्विध्रुव चुंबक (R)
चित्र 78: परिवर्तनीय पोल गैप (L) और फिक्स्ड पोल गैप द्विध्रुव चुंबक (R)

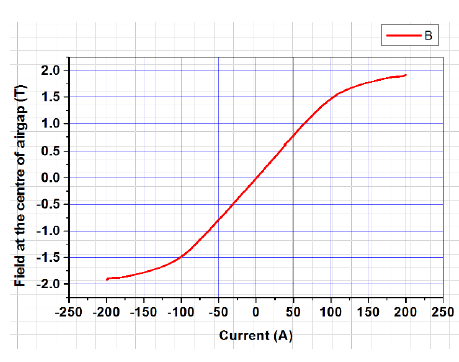

चित्र 79: फिक्स्ड पोल गैप द्विध्रुव चुंबक में
         विद्युत धरा बनाम चुंबकीय क्षेत्र
चित्र 79: फिक्स्ड पोल गैप द्विध्रुव चुंबक में विद्युत धरा बनाम चुंबकीय क्षेत्र

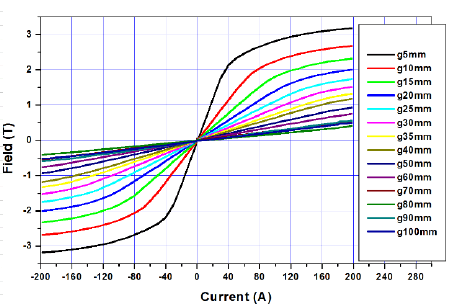

चित्र 80: परिवर्तनीय पोल गैप द्विध्रुव चुंबक में विद्युत धरा चुंबकीय क्षेत्र
चित्र 80: परिवर्तनीय पोल गैप द्विध्रुव चुंबक में विद्युत धरा चुंबकीय क्षेत्र


(iii) NEG कोटिंग सुविधा, RRCAT के लिए सोलेनोइड्स:

RRCAT की NEG कोटिंग सुविधा के लिए एक-मीटर लंबाई के दो वाटर कूल्ड सोलनॉइड विकसित किए गए हैं और सोलनॉइड के मुख्य पैरामीटर नीचे दिए गए हैं।

वाटर कूल्ड सोलनॉइड के मुख्य पैरामीटर
चित्र 81: सोलेनोइड -360 और सोलेनॉइड -250
चित्र 81: सोलेनोइड -360 और सोलेनॉइड -250

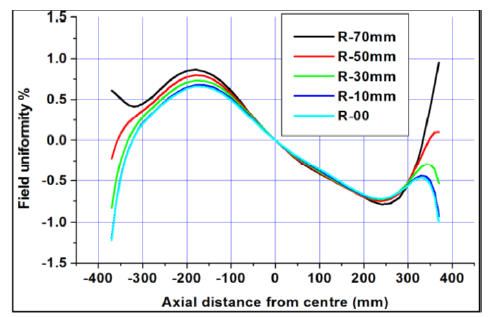

चित्र 82: सोलेनॉइड-25 में चुंबकीय क्षेत्र की मापी गई एकरूपता
चित्र 82: सोलेनॉइड-25 में चुंबकीय क्षेत्र की मापी गई एकरूपता

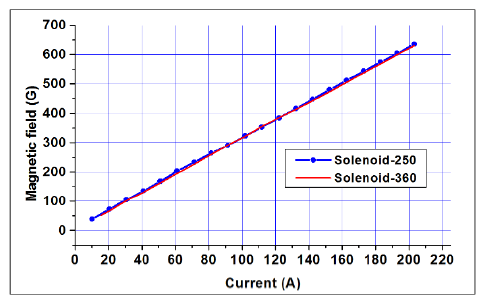

चित्र 83: विद्युत धरा बनाम अक्षीय चुंबकीय क्षेत्र
चित्र 83: विद्युत धरा बनाम अक्षीय चुंबकीय क्षेत्र

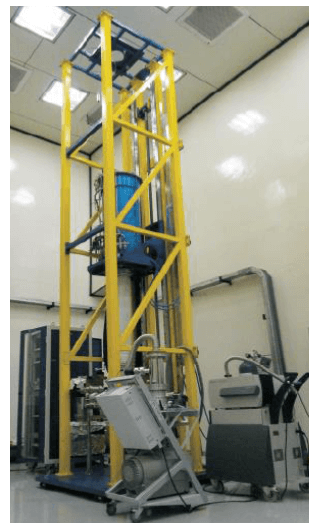

चित्र 84: RRCAT की NEG कोटिंग सुविधा में स्थापित सोलनॉइड
चित्र 84: RRCAT की NEG कोटिंग सुविधा में स्थापित सोलनॉइड
