BARC मास स्पेक्ट्रोस्कोपी अनुप्रयोगों के लिए विकसित चुंबक:
परमाणु सामग्री की उच्च परिशुद्धता और सटीक आइसोटोप अनुपात की माप के लिए प्रायः चुंबकीय विश्लेषक के साथ बड़े पैमाने पर स्पेक्ट्रोमीटरों का उपयोग किया जाता है। AMTD ने मास स्पेक्ट्रोमीटर विश्लेषक द्विध्रुवीय चुंबक के दस नग डिजाइन और विकसित किए हैं और तकनीकी भौतिकी प्रभाग (TPD), BARC को वितरित किए हैं। हाल ही में, दो विश्लेषक द्विध्रुवीय चुंबक विकसित किए गए हैं और उनके विवरण नीचे दिए गए हैं।
BARC के लिए मास स्पेक्ट्रोमीटर विश्लेषक के चुंबक पैरामीटर
| Parameter
| Unit
| 200-R Dipole Magnet
| 300-R Dipole Magnet
|
| Magnetic field
| Tesla
| 0-0.8
| 0-0.7
|
| Pole gap
| mm
| 14
| 16.5
|
| Bending radius
| mm
| 200
| 300
|
| Bending angle
| Degree( o )
| 90
|
| Entry angle
| 26.5
|
| Exit angle
| 26.5 (± 5o)
|
| Field homogeneity in good field region
| ppm
| 200
|
| Good field region
| mm
| ± 20 mm (radially) from central radius and longitudinal region excluding 4 pole gaps from the entry/exit boundaries. |

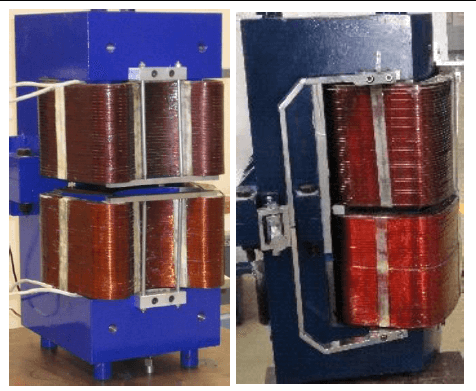

चित्र 74: पोल एज कोण समायोजन तंत्र के साथ DP-200R (L) और DP-300R (R)

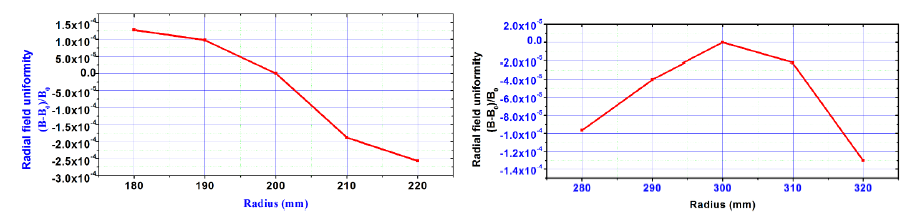

चित्र 75: मापी गई रेडियल क्षेत्र की एकरूपता 0.8 T DP-200R (L) और DP-300R चुंबक में
|
|
|
|
