इंफ्रा-रेड फ्री इलेक्ट्रॉन लेजर (IRFEL) के लिए विकसित चुम्बक:
प्रगत प्रौद्योगिकी केंद्र में 15 से 35 MeV इंफ्रा-रेड फ्री इलेक्ट्रॉन लेजर (IR-FEL) परियोजना के लिए बीम ट्रांसफर लाइन चुम्बकों (द्विध्रुवीय, चतुर्ध्रुवीय, सॉलोनॉइड और संयुक्त फ़ंक्शन स्टीयरिंग चुम्बक) का एक सेट डिजाइन और विकसित किया गया है। इन चुम्बकों का विवरण नीचे दिया गया है:
IRFEL, RRCAT के लिए बीम ट्रांसफर लाइन चुम्बक के पैरामीटर
| Parameter
| Dipole magnets
| Quadrupole magnets
| Water cooled solenoids
|
| Pole gap/Aperture
| 42 mm
| Dia.: 60 mm
| Dia.: 278 mm
|
| Peak field/Gradient
| 0.23 T
| 2.5 T/m
| B.L: 71.18 G-cm
|
| Bending angle
| 22.5o
| --
| --
|
| Magnetic length
| 198 mm
| 204 mm
| --
|
| Quantity
| 3 Nos.
| 12 Nos.
| 20 Nos.
|

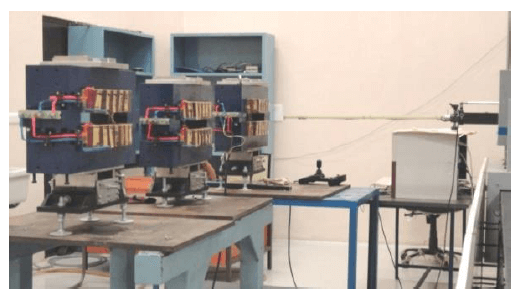

चित्र 66: माप बेंच में द्विध्रुवीय चुम्बक

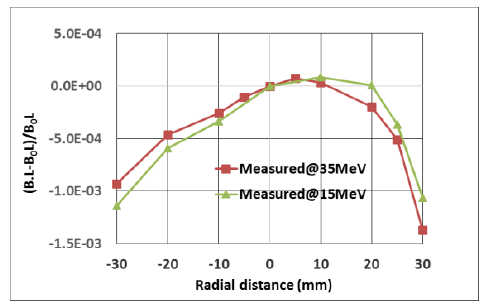

चित्र 67: द्विध्रुवीय चुंबक में मापी गई एकीकृत
क्षेत्र की एकरूपता

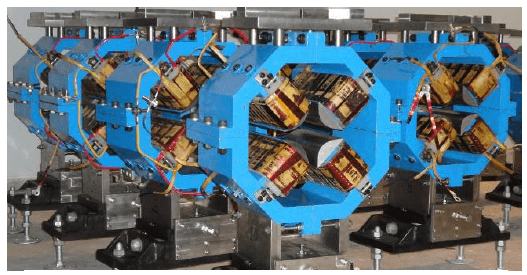

चित्र 68: IRFEL के लिए क्वाड्रूपोल चुम्बक
चित्र 69: क्वाड्रूपोल चुंबक में मापी गई उच्च क्रम हार्मोनिक्स

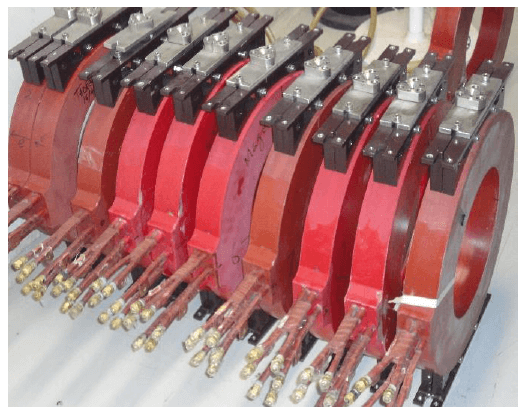

चित्र 70: वाटर कूल्ड सोलनॉइड्स

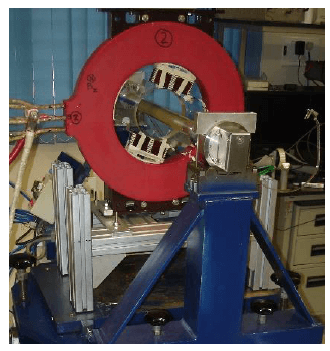

चित्र 71: माप बेंच में सॉलोनॉइड

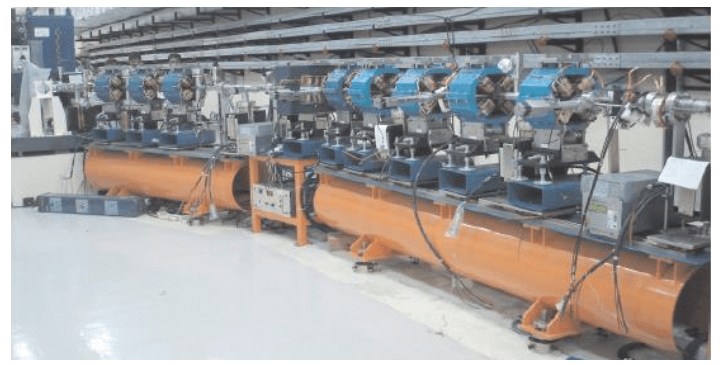

चित्र 72: IRFEL ट्रांसफर लाइन में स्थापित द्विध्रुव और क्वाड्रूपोल चुम्बक

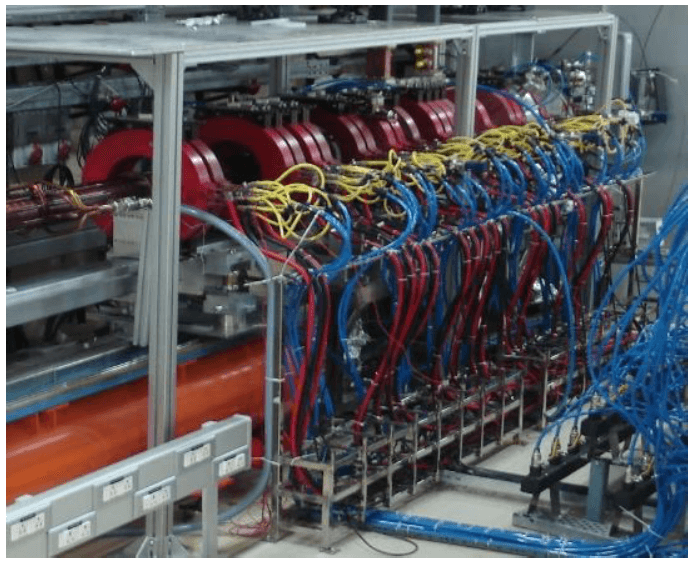

चित्र 73: IRFEL इंजेक्टर लाइनक में स्थापित सोलनॉइड्स
|
|
|
|
