कृषि विकिरण प्रसंस्करण सुविधा (ARPF) के लिए विकसित चुम्बक

देवी अहिल्याबाई होलकर सब्जी एवं फल मंडी, इंदौर के पास 10 MeV, 5 kW TW इलेक्ट्रॉन लिनक आधारित ARPF की स्थापना की जा रही है। इस Linac के लिए सोलनॉइड्स, द्विध्रुवी चुंबक, स्टीयरिंग चुंबक, स्कैनिंग चुंबक, FCTs के कुछ सेटों के डिजाइन और विकास आदि कार्य ए एम टी डी द्वारा किया जा रहा है।

चित्र 55: एयर कूल्ड सोलनॉइड्स
चित्र 55: एयर कूल्ड सोलनॉइड्स


एयर कूल्ड सोलनॉइड के पैरामीटर्स
Parameter Value
Magnetic field 500 Gauss
Ampere Turns 8640 AT
Operating current 40 A (Max.)
Size: ID x OD x L 132 x 316 x 175 mm
Coil conductor 10 x 4 mm copper strip
Power dissipation 0.12 kW

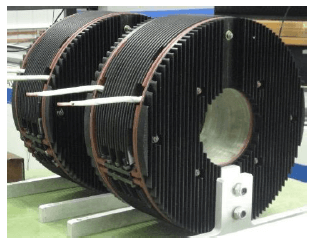

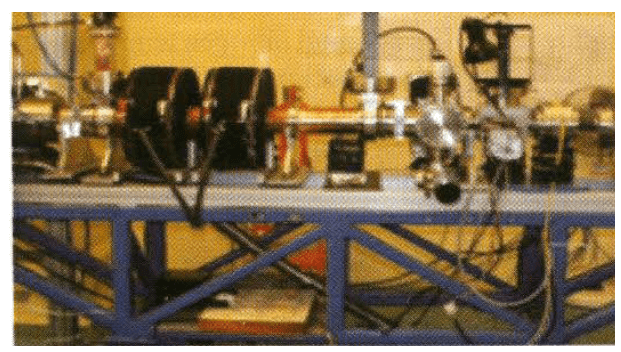

चित्र 56: लिनैक असेंबली में लगे एयर कूल्ड सोलनॉइड्स की जोड़ी
चित्र 56: लिनैक असेंबली में लगे एयर कूल्ड सोलनॉइड्स की जोड़ी

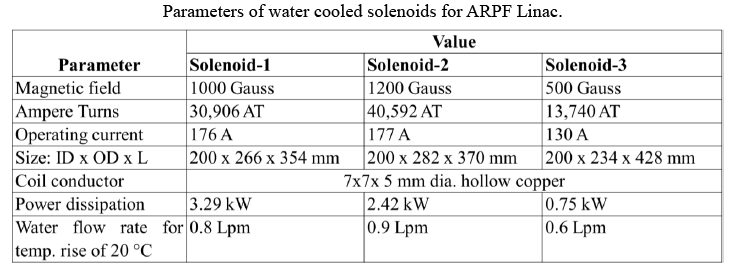

ARPF लिनैक के लिए वॉटर कूल्ड सोलनॉइड्स के पैरामीटर्स
amtd2_arpf_perm

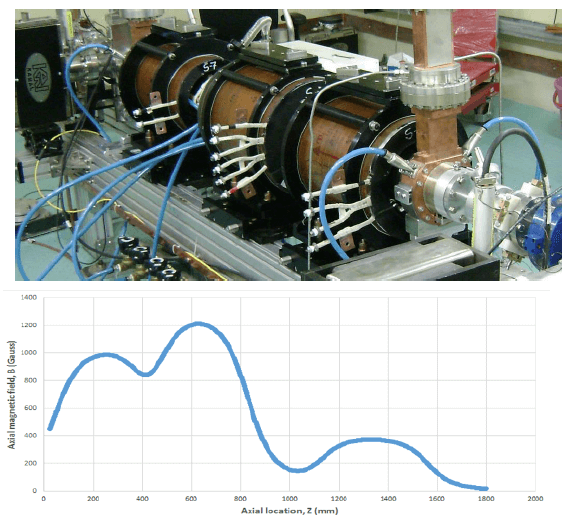

चित्र 57: ARPF Linac में स्थापित तीन वॉटर कूल्ड सोलनॉइड्स का एक सेट
चित्र 57: ARPF Linac में स्थापित तीन वॉटर कूल्ड सोलनॉइड्स का एक सेट
चित्र 58: ARPF Linac में स्थापित तीन वॉटर कूल्ड सोलनॉइड्स का संयुक्त चुंबकीय क्षेत्र प्रोफ़ाइल

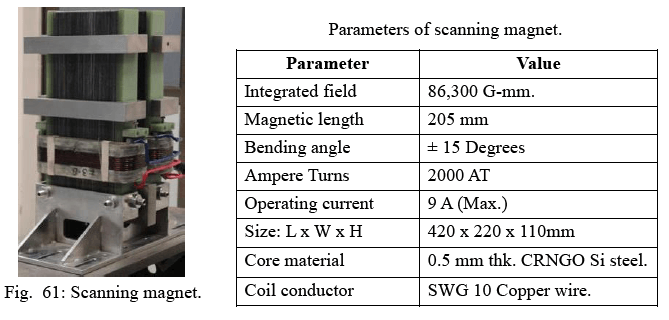

चित्र 59: स्कैनिंग चुम्बक
चित्र 59: स्कैनिंग चुम्बक

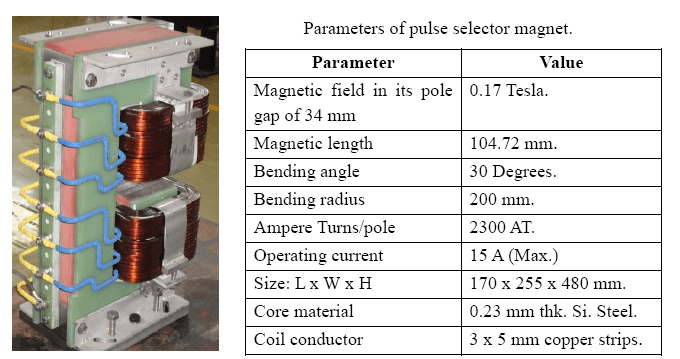

चित्र 60: Pulse selector चुम्बक
चित्र 60: Pulse selector चुम्बक

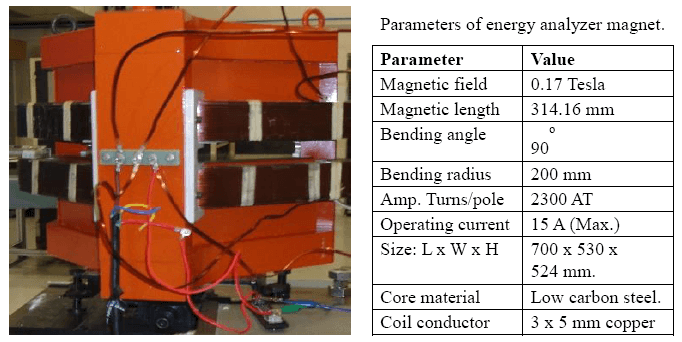

चित्र 61: उर्जा विश्लेषक चुम्बक
चित्र 61: उर्जा विश्लेषक चुम्बक

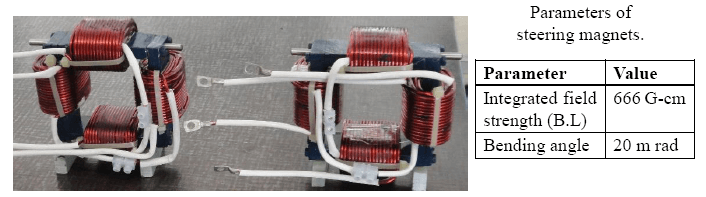

चित्र 62: संयुक्त फंक्शन एस्टीयरिंग चुम्बक
चित्र 62: संयुक्त फंक्शन एस्टीयरिंग चुम्बक

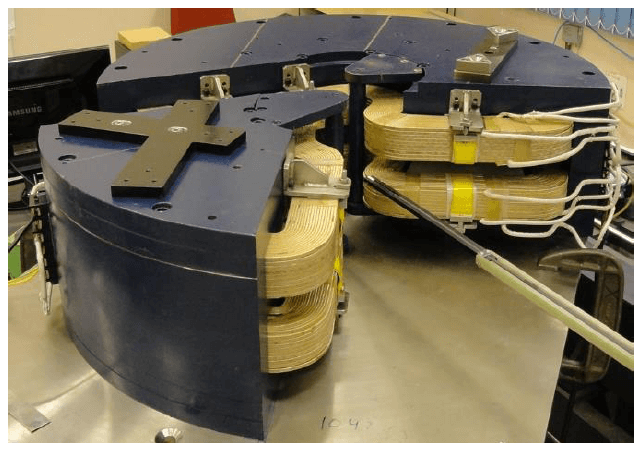

चित्र 63: 270-डिग्री ऊर्जा फ़िल्टरिंग चुंबक के साथ 195 और 75-डिग्री सेक्टर प्रकार के द्विध्रुवीय चुम्बक
चित्र 63: 270-डिग्री ऊर्जा फ़िल्टरिंग चुंबक के साथ 195 और 75-डिग्री सेक्टर प्रकार के द्विध्रुवीय चुम्बक
चित्र 63: 270-डिग्री ऊर्जा फ़िल्टरिंग चुंबक के साथ 195 और 75-डिग्री सेक्टर प्रकार के द्विध्रुवीय

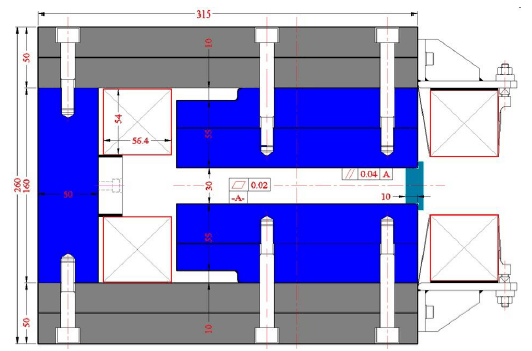

चित्र 64: 195 और 75 डिग्री द्विध्रुवीय चुम्बकों का क्रॉस-सेक्शन


Magnet Bending radius Magnetic field at NI @ 2215 per pole
195 Degree magnet 200 mm 1751 G
75 Degree magnet


ARPF Linacs के लिए FCTs (फास्ट करंट ट्रांसफॉर्मर):
ARPF के 10 MeV इलेक्ट्रॉन लिनक में 300 Hz पुनरावृत्ति दर पर 300 mA की 10 µs पल्स चौड़ाई की विद्युत धारा की माप के लिए एक FCT विकसित किया गया है।

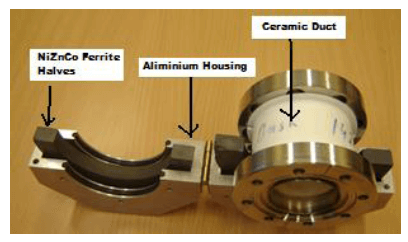

चित्र 65: विकसित किए गए FCT की असेंबली
चित्र 65: विकसित किए गए FCT की असेंबली
